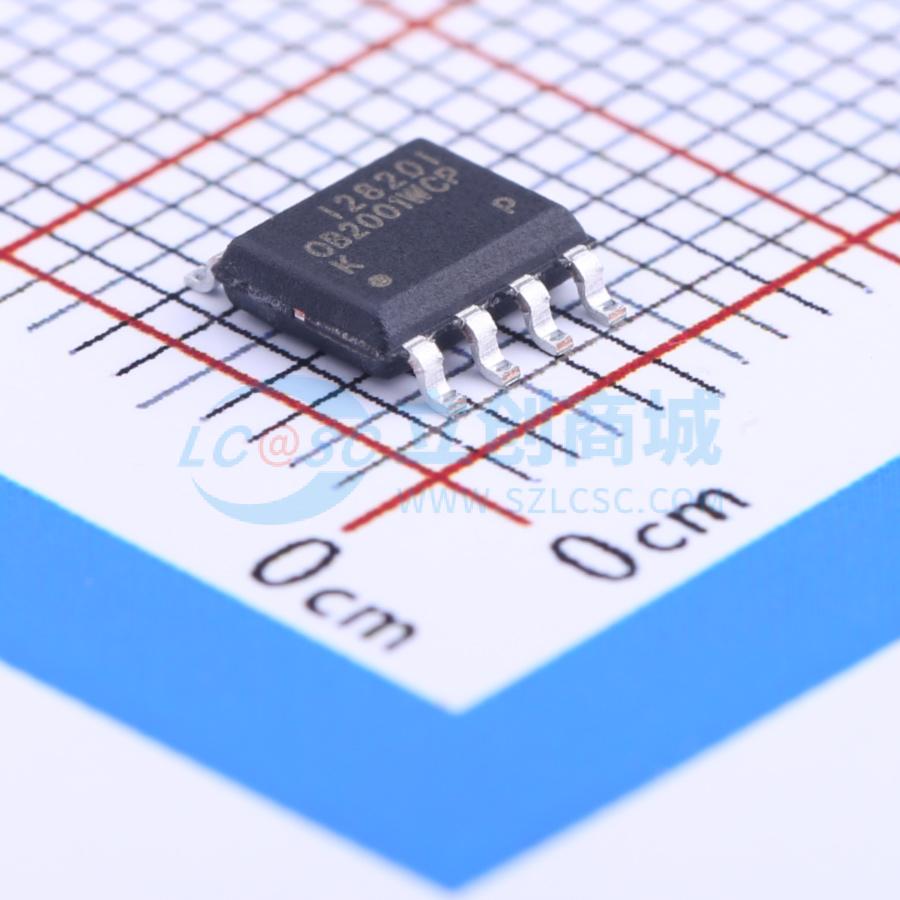

OB2001WKCPA

高性能同步整流器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能且高度集成的开关电源系统次级侧同步整流器。它结合了一个低压降的N沟道MOSFET，以模拟反激式转换器次级侧的传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。可支持恒流模式下低至2V的系统输出电压。适用于包括不连续导通模式和准谐振模式在内的多种模式应用
品牌名称: OB(昂宝)
商品型号: OB2001WKCPA
商品编号: C138808
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

商品概述

OB2001xK是一款高性能、高度集成的开关电源系统次级侧同步整流器。它集成了一个低压降的N沟道MOSFET，用于在反激式转换器的次级侧模拟传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。OB2001xK在恒流模式下可支持低至2V的系统输出电压。它适用于包括不连续导通模式和准谐振模式在内的多种模式应用。凭借其通用性和优化设计，OB2001xK可用于各种开关电源拓扑，包括次级侧控制拓扑和初级侧控制拓扑。 OB2001xK根据隔离变压器次级侧的信息，生成一个相对于初级侧PWM信号具有死区时间的驱动信号，在零电流转换附近控制集成的N沟道同步整流开关的导通和关断。它针对5V输出电压进行了优化。外部可调的最小导通时间和特性关断时间控制方案可有效避免寄生元件引起的振铃影响，确保同步整流系统可靠且无噪声运行。 OB2001xK是一款高性能、多功能的同步整流器。它可以模拟肖特基二极管整流器的行为，直接降低传统整流器的功耗，并通过提高效率间接降低初级侧损耗。

商品特性

针对5V输出系统优化的次级侧同步整流器
适用于DCM、QR工作模式
精确的次级侧MOSFET Vds检测
低成本、小尺寸
支持CC/CV模式
最高200kHz工作频率
输出电压过冲控制
VDD欠压锁定保护

应用领域

AC/DC 5V适配器
手机充电器
5V偏置电源
低压整流电路

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	同步整流控制器
	工作电压	4V~5.5V
	MOS耐压	40V
	开关频率	200kHz

	属性	参数值
	模式支持	QR；DCM
	导通电阻	15mΩ
	工作温度	-20℃~+85℃
