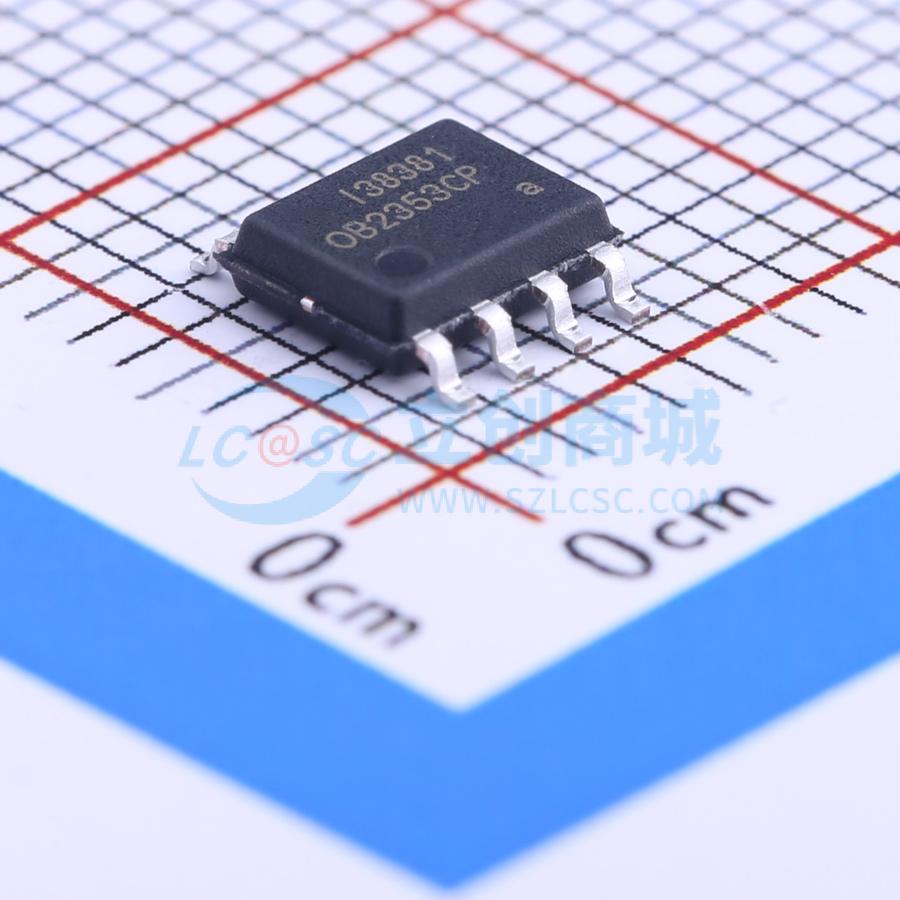

温馨提醒：图片仅供参考，商品以实物为准

OB2353CPA

低功耗离线开关电源开关器，频率混洗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 结合了专用电流模式PWM控制器和集成高压功率MOSFET，针对低于10W的高性能低待机功率和高性价比离线反激式转换器应用进行了优化。PWM频率固定且经过微调，在空载或轻载时频率会内部调整，IC工作在扩展突发模式以最小化开关损耗，从而实现更低的待机功率和更高的转换效率。低VDD启动电流和低工作电流有助于实现可靠的上电启动设计。内部斜率补偿提高了系统大信号稳定性，减少了高PWM占空比输出时可能出现的次谐波振荡
品牌名称: OB(昂宝)
商品型号: OB2353CPA
商品编号: C138825
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

商品概述

OB2353将专用的电流模式PWM控制器与集成高压功率MOSFET相结合。它针对10W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。 OB2353的PWM频率工作在固定且经过微调的状态。在无负载或轻负载时，频率会进行内部调整，IC工作在扩展“间歇模式”以最小化开关损耗。从而实现更低的待机功耗和更高的转换效率。 VDD低启动电流和低工作电流有助于使用OB2353进行可靠的上电启动设计。因此，可在启动电路中使用大阻值电阻以最小化待机功耗。内部斜率补偿提高了系统大信号稳定性，并减少了高PWM占空比输出时可能出现的次谐波振荡。电流检测（CS）输入的前沿消隐消除了由于缓冲电路二极管反向恢复引起的信号毛刺，从而大大减少了设计中的外部元件数量和系统成本。 OB2353提供全面的保护功能，并具有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。通过昂宝专有的频率混洗技术以及图腾柱栅极驱动输出的软开关控制，实现了出色的EMI性能。在设计中，将20kHz以下的音频能量降至最低，并在运行过程中消除了音频噪声。OB2353采用SOP - 8封装。

商品特性

针对10W以下应用进行优化
单芯片650V感应FET功率开关封装
4ms软启动
用于EMI的频率混洗
扩展间歇模式控制，提高效率并实现最低待机功耗设计
无音频噪声运行
固定50kHz开关频率
内部同步斜率补偿
低VDD启动电流和低工作电流
电流检测输入前沿消隐
具备自动自恢复功能的全面保护
- 带迟滞的VDD过压钳位和欠压锁定（UVLO）
- 昂宝专有的线输入补偿逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 过载保护（OLP）
- 过压保护（OVP）

应用领域

电池充电器
PDA电源
数码相机
电源适配器
机顶盒电源
开放式开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.7V~15.9V
	开关频率	45kHz~55kHz
	最大占空比	90%

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-20℃~+150℃
