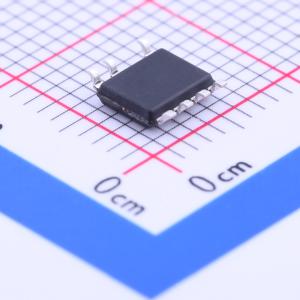

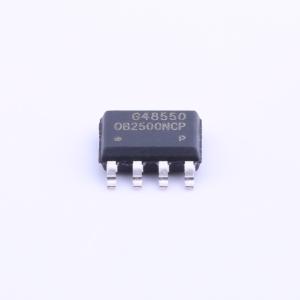

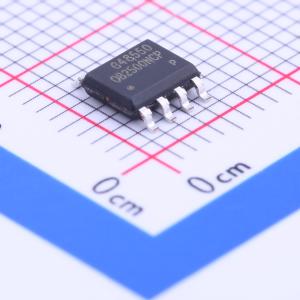

温馨提醒：图片仅供参考，商品以实物为准
OB2500NCPA
高精度恒流/恒压原边功率开关
- 描述
- OB2500N是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此可省去光耦和TL431。该器件集成了专有的恒压（CV）和恒流（CC）控制功能
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2500NCPA
- 商品编号
- C138831
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~25V | |
| 开关频率 | 90kHz | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PFM 调制；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品概述
OB2500N是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节方式，因此无需光耦和TL431。该器件集成了专有恒压（CV）和恒流（CC）控制功能。 在CC控制中，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设置。在CV控制中，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。在大负载条件下，器件在CC模式下以PFM方式工作；在轻/中负载时，以频率降低的PWM方式工作。该芯片的工作电流极低，待机功耗低于75mW，可满足严格的待机功耗标准。 OB2500N具备全面的保护功能，并具有自动恢复特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）、OTP等。OB2500N采用SOP7封装。 OB2500N是一款高性价比的PSR电源开关，针对包括电池充电器在内的离线低功率AC/DC应用进行了优化。它采用原边感应和调节方式，因此无需光耦和TL431。专有内置CV和CC控制可实现高精度CC/CV控制，满足大多数充电器应用需求。 OB2500N的启动电流设计得非常低，以便VDD能够充电至UVLO阈值以上，使器件快速启动。因此，可以使用大阻值的启动电阻来最小化功率损耗，同时在应用中实现可靠启动。 OB2500N的工作电流低至850uA（典型值）。低工作电流可实现良好的效率，且待机功耗低于75mW。 OB2500N旨在实现良好的CC/CV控制特性。在充电器应用中，对放电电池充电时，首先在曲线的CC段进行，直到电池接近充满，然后平稳切换到曲线的CV段工作。CC段可提供输出电流限制。在CV操作中，通过原边控制调节输出电压。在CC操作模式下，无论输出电压如何下降，OB2500N都会将输出电流调节为恒定值。 为支持OB2500N系列专有CC/CV控制，反激式系统需要设计为DCM模式。 在DCM反激式转换器中，可通过辅助绕组检测输出电压。在MOSFET导通期间，负载电流由输出滤波电容Co提供，原边绕组中的电流线性上升。当MOSFET关断时，原边绕组中存储的能量传输到副边。 通过连接在辅助绕组和INV（引脚2）之间的电阻分压器，在去磁过程中间对辅助电压进行采样，并保持该电压直到下一次采样。将采样电压与参考电压Vref（典型值2.5V）进行比较，并对差值进行放大。误差放大器的输出反映负载状况，并控制关断时间以调节输出电压，从而实现恒定输出电压。
商品特性
- 无需TL431和光耦的原边感应和调节
- 在通用交流输入下实现高精度恒压和恒流调节
- 采用多模式PWM/PFM操作以提高效率
- 集成1A 650V MOSFET
- 良好的动态响应
- 可编程CV和CC调节
- 内置原边绕组电感补偿
- 可编程线缆压降补偿
- 无需控制环路补偿
- 无音频噪声运行
- 内置前沿消隐（LEB）
- 超低启动电流和低工作电流
- 具备自动恢复功能的全面保护
- 片上OTP和外部OTP
- VDD过压保护
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期电流限制
- 反馈环路开路保护
- 输出短路保护
应用领域
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC替代方案
