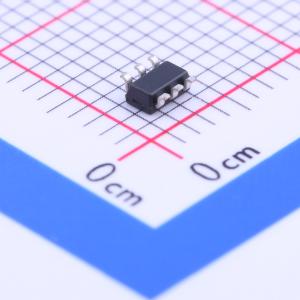

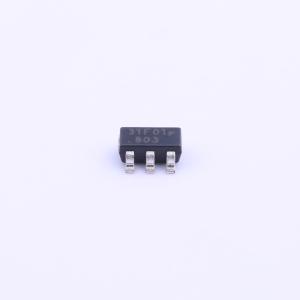

OB2531MP

OB2531是一款高性能离线PWM控制器，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此无需光耦和TL431。该控制器集成了专有的恒压（CV）和恒流（CC）控制功能。 在CC控制中，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设置。在CV控制中，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该器件在CC模式以及大负载条件下采用PFM模式工作，在轻/中负载时采用降频PWM模式工作。 OB2531具备上电软启动控制和保护功能，并具有自动恢复特性，包括逐周期电流限制、VDD过压保护（OVP）、VDD钳位和欠压锁定（UVLO）。采用昂宝专有的频率混叠技术可实现出色的EMI性能。 OB2531可实现高精度的恒压（CV）和恒流（CC）控制。 OB2531是一款高性价比的PWM控制器，针对离线低功率AC/DC应用进行了优化，包括电池充电器和适配器。它采用初级侧感应和调节方式，因此无需光耦和TL431。内置的专有CV和CC控制可实现高精度的CC/CV控制，满足大多数适配器和充电器应用的要求。 OB2531具有内部软启动功能，可最大程度减少上电启动期间元件的电气过应力。一旦VDD达到欠压锁定（UVLO）（关断）阈值，控制算法将使峰值电流电压阈值从接近零逐渐上升至0.90V的正常设置值。每次重启都是一次软启动。 OB2531旨在实现良好的CC/CV控制特性。在充电器应用中，放电电池的充电过程从曲线的CC段开始，直至接近充满电，然后平稳切换至曲线的CV段运行。在AC/DC适配器中，正常运行仅发生在曲线的CV段。CC段提供输出电流限制功能。在CV运行时，通过初级侧控制调节输出电压。在CC运行模式下，无论输出电压如何下降，OB2531都会将输出电流调节为恒定值。

• 通用交流输入下5%的恒压调节精度
• 通用交流输入下的高精度恒流调节
• 无需TL431和光耦的初级侧感应和调节
• 可编程的CV和CC调节
• 可调节的恒流和输出功率设置
• 内置带初级侧反馈的次级恒流控制
• 内置自适应电流峰值调节
• 内置初级绕组电感补偿
• 可编程的线缆压降补偿
• 上电软启动
• 内置前沿消隐（LEB）
• 逐周期电流限制
• 带迟滞的VDD欠压锁定（UVLO）
• VDD过压保护（OVP）
• VDD钳位

• 手机充电器
• 数码相机充电器
• 小功率适配器
• 电脑、电视等的辅助电源
• 线性稳压器/RCC替代方案
