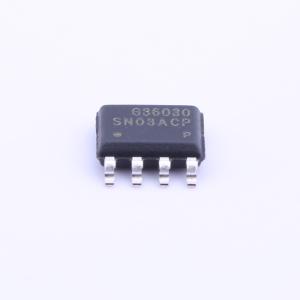

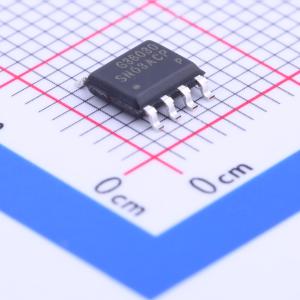

温馨提醒：图片仅供参考，商品以实物为准
SN03ACPA
SN03ACPA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN03A是一款专为照明应用设计的高功率因数反激式PWM控制器。SN03A具备用于独立应用的内部启动定时器、用于功率因数校正（PFC）的模拟乘法器、确保TM模式运行的零电流检测器（ZCD）、带有内置前沿消隐功能的电流检测比较器，以及非常适合驱动功率MOSFET的图腾柱输出。
- 品牌名称
- OB(昂宝)
- 商品型号
- SN03ACPA
- 商品编号
- C138873
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 70kHz | |
| 工作电流 | 5mA | |
| 静态电流(Iq) | 1.8mA |
商品概述
SN03A是一款专为照明应用设计的高功率因数反激式PWM控制器。 SN03A具备用于独立应用的内部启动定时器、用于功率因数校正（PFC）的模拟乘法器、确保TM模式运行的零电流检测器（ZCD）、带有内置前沿消隐功能的电流检测比较器，以及非常适合驱动功率MOSFET的图腾柱输出。 SN03A提供全面的保护功能，包括系统VCC欠压锁定（UVLO）、VCC过压保护、逐周期电流限制，以及用于保护外部功率MOSFET的栅极驱动输出钳位。 SN03A是一款专为照明应用设计的高功率因数反激式PWM控制器。过渡模式控制极大地降低了开关导通损耗，提高了转换效率，并实现了出色的功率因数校正。
商品特性
- 低启动电流和工作电流
- 逐周期电流限制
- 内置前沿消隐
- 用于功率因数校正的模拟乘法器
- 用于独立应用的内部启动定时器
- 精度为1.5%的内部带隙基准
- 带迟滞功能的欠压锁定
- VCC过压保护
- 过渡模式（TM）运行
- 带高电平钳位的图腾柱输出
- 无音频噪声
应用领域
- 单级高功率因数反激式AC/DC开关电源
- LED照明电源
