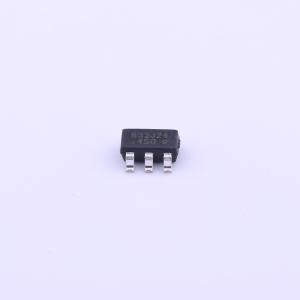

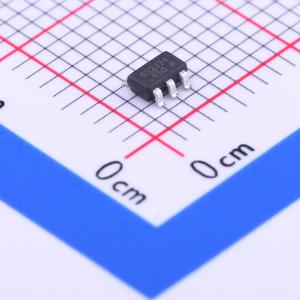

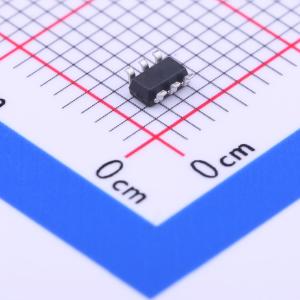

温馨提醒：图片仅供参考，商品以实物为准

OB2632MP

自适应多模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2632是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗和宽输出电压范围的PD适配器解决方案而优化，可与PD次级控制器（如OB2612）配合使用。该控制器同样适用于覆盖宽输出范围的高性价比离线反激式转换器应用。在满载时，该IC以固定频率模式运行
品牌名称: OB(昂宝)
商品型号: OB2632MP
商品编号: C138875
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	PWM 调制

商品概述

OB2632是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗和宽输出电压范围的PD适配器解决方案而优化，可与PD次级控制器（如OB2612）配合使用。该控制器也适用于覆盖宽输出范围的高性价比离线反激式转换器应用。“扩展突发模式”控制可大幅降低待机功耗，助力设计轻松满足国际节能要求。

商品特性

多模式运行
峰值负载下最大频率模式为125KHz
满载下固定频率模式为65KHz或45KHz
绿色模式下谷底开关运行
轻载和空载时为突发模式
带过流保护（Iovp）电流检测的自适应环路增益补偿
轻载/空载时超低工作电流
通用线电压下的内部过流保护（OCP）补偿
扩展突发模式控制，提高效率并降低待机功耗
上电软启动，降低MOSFET漏源极电压（Vds）应力
频率混洗以降低电磁干扰（EMI）
无音频噪声运行
全面的保护功能
带迟滞的VDD欠压锁定（UVLO）
带自动恢复功能的逐周期过流保护（OCP）
带自动恢复功能的过载保护（OLP）
带锁存关断功能的过温保护（OTP）
带锁存关断功能的VDD过压保护
带锁存关断功能的输出过压保护
带自动恢复功能的输出短路保护（SCP）
带自动恢复功能的欠压保护（仅OB2632CP）
带自动恢复功能的输出二极管短路保护

应用领域

适用于以下应用的离线AC/DC反激式转换器
PD适配器
宽输出范围适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12V~50V
	开关频率	60kHz~70kHz
	最大占空比	80%
