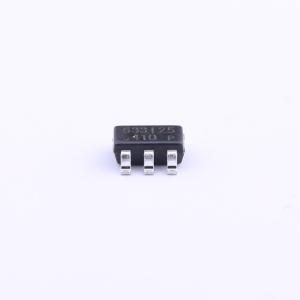

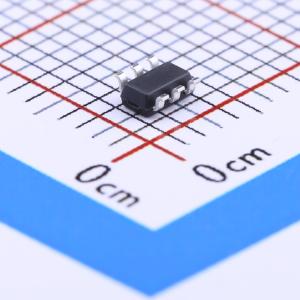

温馨提醒：图片仅供参考，商品以实物为准

OB2633MP

高效自适应多模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2633是一款高度集成的准谐振（QR）控制器，具备自适应多模式调节功能，专为高性能、低电磁干扰（EMI）、低待机功耗和宽输出电压范围的快速充电器（QC）解决方案而优化。它可与支持高通快速充电QC3.0协议的次级侧控制器（如OB200x和OB2603x）配合使用。该控制器还适用于覆盖宽输出范围的高性价比离线反激式转换器应用
品牌名称: OB(昂宝)
商品型号: OB2633MP
商品编号: C138866
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	特性	短路保护(SCP)；欠压保护(UVP)；过温保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-20℃~+85℃
	工作模式	CCM；PFM 调制；QR
	反馈方式	副边反馈

商品概述

OB2633是一款高度集成的准谐振（QR）控制器，具备自适应多模式调节功能，专为高性能、低EMI、低待机功耗和宽输出电压范围的快速充电器（QC）解决方案而优化，可与支持高通快速充电QC3.0协议的次级侧控制器（如OB200x和OB2603x）配合使用。该控制器还适用于覆盖宽输出范围的高性价比离线反激式转换器应用。“扩展突发模式”控制可大幅降低待机功耗，助力设计轻松满足国际节能要求。

商品特性

极宽的电源电压范围
在高线电压满载情况下，QR模式下最大钳位频率为75KHz
在低线电压重载情况下，CCM模式下最小钳位频率为55KHz
绿色模式下谷底开关操作
轻载和空载时采用突发模式
上电软启动可降低MOSFET的Vds应力
扩展突发模式控制，提高效率并降低待机功耗
软启动可消除输出过冲
具备Iovp电流检测的自适应环路增益补偿
用于EMI的自适应频率混洗
无负载/轻负载时工作电流低
无音频噪声运行
全面的自动恢复保护
带迟滞的VDD欠压锁定（UVLO）
逐周期过流保护（OCP）
过载保护（OLP）
过温保护（OTP）
VDD过压保护
输出过压保护
输出短路保护（SCP）
输出欠压保护（UVP）
输出二极管短路保护

应用领域

用于快速充电AC/DC充电器的离线AC/DC反激式转换器
宽输出范围的AC/DC适配器

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12V~48V
	开关频率	55kHz~75kHz
	拓扑结构	反激式
