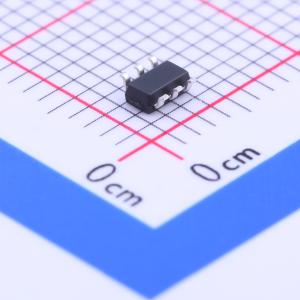

OBGZ10MP

OBGZ10是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。OBGZ10是一款高度集成的PWM控制器IC，针对30W以下功率范围的离线反激式转换器应用进行了优化。扩展的突发模式控制极大地降低了待机功耗，有助于设计轻松满足国际节能要求。

• 正常工作时的PWM开关频率可通过外部编程设置，并可微调至较窄范围。
• 在无负载或轻负载条件下，IC以扩展的“突发模式”运行，以最小化开关损耗。
• VDD低启动电流和低工作电流有助于实现可靠的上电启动设计。
• OBGZ10提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。
• 栅极驱动输出被钳位在最大18V，以保护功率MOSFET。
• 通过昂宝专有的频率混洗技术，结合图腾柱式栅极驱动输出的软开关控制，可实现出色的EMI性能。
• 设计中最小化了20kHz以下的音调能量，并消除了运行期间的音频噪声。
• OBGZ10采用SOT23 - 6封装。
• 昂宝专有的频率混洗技术，可改善EMI性能。
• 扩展的突发模式控制，可提高效率并实现最低待机功耗设计。
• 无音频噪声运行。
• 外部可编程的PWM开关频率。
• 低VDD启动电流和低工作电流（1.6mA）。
• 具备自动自恢复功能的全面保护：
  • 带迟滞的VDD过压钳位和欠压锁定（UVLO）。
  • 栅极输出最大电压钳位（18V）。
  • 昂宝专有的线输入补偿逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制。
  • 过载保护（OLP）。

• 电池充电器
• 电源适配器
• 机顶盒电源
• 开放式开关电源
