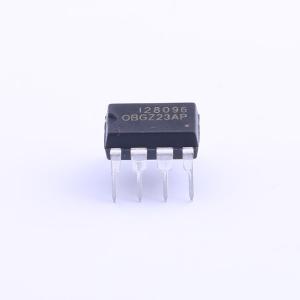

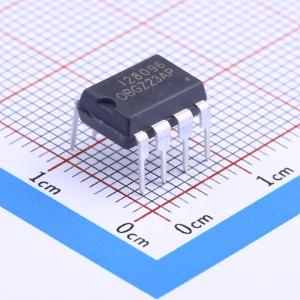

OBGZ23AP
OBGZ23AP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OBGZ23AP
- 商品编号
- C138871
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | 50kHz~60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OBGZ23将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对27W以下高性能、低待机功耗、高性价比的离线反激式转换器应用进行了优化。
商品特性
- 将专用的电流模式PWM控制器与高压功率MOSFET集成在一起
- 针对27W以下高性能、低待机功耗、高性价比的离线反激式转换器应用进行了优化
- 提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、过压保护和VDD欠压锁定（UVLO）
- 通过昂宝专有的频率抖动技术以及图腾柱栅极驱动输出的软开关控制，实现出色的EMI性能
- 设计中最大限度降低了20KHz以下的音频能量，并消除了工作期间的音频噪声
- 采用DIP8封装
- 固定55KHz（典型值）开关频率
- 内部同步斜率补偿
- 低VDD启动电流和低工作电流
- 电流检测输入具有前沿消隐功能
- 符合DOE6/COC Tier 2标准
- 具备自动自恢复的全面保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 过温保护（OTP）
- 昂宝专有线路输入补偿
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 过载保护（OLP）
- 过压保护（OVP）
应用领域
- AC/DC适配器
- PDA电源
- 数码相机和摄像机适配器
- VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
- 机顶盒电源
- 电脑和服务器辅助电源
- 开放式开关电源
