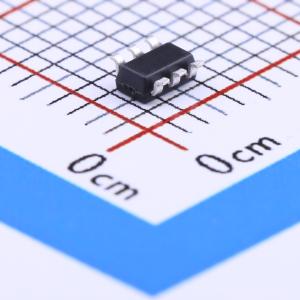

温馨提醒：图片仅供参考，商品以实物为准
OBGZ11MP
OBGZ11MP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OBGZ11MP
- 商品编号
- C138870
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 12V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OBGZ11是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。“扩展突发模式”控制极大地降低了待机功耗，并有助于设计更轻松地满足国际节能要求。
商品特性
- 正常工作时，PWM开关频率在内部固定，并微调至较窄范围。
- 在无负载或轻负载条件下，IC以扩展“突发模式”运行，以最小化开关损耗。
- VCC低启动电流和低工作电流有助于实现可靠的上电启动和低待机设计。
- 提供具有自动恢复功能的全面保护，包括逐周期电流限制（OCP）、过载保护（OLP）、VCC欠压锁定（UVLO）、过温保护（OTP）和过压保护（OVP）。
- 通过On - Bright专有的频率混洗技术实现出色的EMI性能。
- 设计中最小化了25KHz以下的音调能量，并消除了运行期间的音频噪声。
- 采用SOT23 - 6封装。
应用领域
- 打印机
- 存储电源
- 电源适配器
