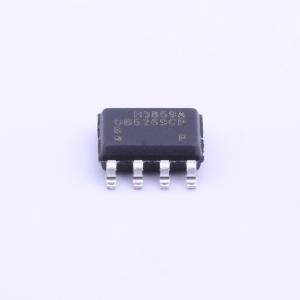

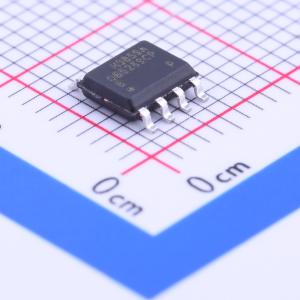

温馨提醒：图片仅供参考，商品以实物为准
OB5269BCPA
具备欠压保护功能的高压绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB5269B是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗且具成本效益的离线反激式转换器应用而优化。正常工作时，PWM开关频率在内部固定，并微调至一个较窄的范围。在空载或轻载条件下，该IC以扩展“间歇模式”运行，以最小化开关损耗
- 品牌名称
- OB(昂宝)
- 商品型号
- OB5269BCPA
- 商品编号
- C138868
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~23.5V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
OB5269B是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗和高性价比的离线反激式转换器应用而优化。“扩展间歇模式”控制可大幅降低待机功耗，助力设计轻松满足国际节能要求。
商品特性
- 高压启动，启动时间短，待机电流低
- 正常工作时，PWM开关频率在内部固定并微调至一个较窄范围
- 在空载或轻载时以扩展“间歇模式”运行，以最小化开关损耗
- 具备自动恢复功能的全面保护，包括逐周期电流限制（OCP）、过载保护（OLP）、欠压保护和VDD欠压锁定（UVLO）
- 具备锁存关断功能的保护，包括过温保护（OTP）和VDD过压保护
- 采用OnBright专有的频率抖动技术，具备出色的EMI性能
- 最小化22KHz以下的音调能量，避免运行过程中产生音频噪声
- 高压启动
- 上电软启动，降低MOSFET的Vds应力
- 采用频率抖动技术改善EMI
- 扩展间歇模式控制，提高效率并降低待机功耗
- 无音频噪声运行
- 固定65KHz开关频率
- 全面的保护功能：
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期过流保护（OCP）
- 具备自动恢复功能的过载保护（OLP）
- 具备自动恢复功能的欠压保护
- 具备锁存关断功能的过温保护（OTP）
- 具备锁存关断功能的VDD过压保护（OVP）
- 具备X电容放电功能的智能交流关断检测（On - Bright专利）
应用领域
- 用于以下设备的离线AC/DC反激式转换器：
- 电池充电器
- 电源适配器
- 开放式开关电源
