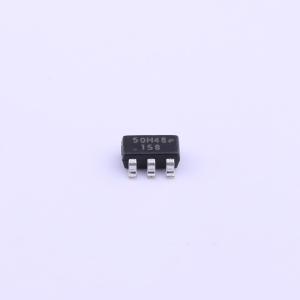

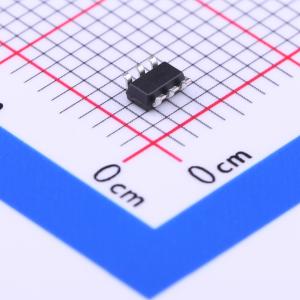

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~22V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PFM 调制；DCM；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
OB2550是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节方式，因此可省去光耦和TL431。该控制器集成了专有的恒压（CV）和恒流（CC）控制功能。 在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设置。在CV控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该器件在CC模式以及大负载条件下采用PFM模式工作，在轻/中负载时采用带频率降低的PWM模式工作。芯片的工作电流极低，可实现低于30mW的待机功率，以满足严格的待机功率标准。 OB2550具备全面的保护功能，并具有自动恢复特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）、过温保护（OTP）等。OB2550采用SOT23 - 6封装。
商品特性
- 无需TL431和光耦的原边感应和调节
- 在通用交流输入下实现高精度恒压和恒流调节
- 采用多模式PWM/PFM操作以提高效率
- 满足30mW空载待机功率标准
- 良好的动态响应
- 可编程的CV和CC调节
- 内置线电压和原边绕组电感补偿
- 可编程的线缆压降补偿
- 无需控制环路补偿
- 精确的内部过温保护
- 无音频噪声运行
- 驱动BJT开关
- 内置前沿消隐（LEB）
- 超低启动电流（典型值1uA）和低工作电流（典型值360uA）
- 具备自动恢复功能的全面保护
- VDD过压保护
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期电流限制
- 反馈环路开路保护
- 输出短路保护
- 过温保护（OTP）
应用领域
- 低功率AC/DC离线开关电源，用于
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC替代方案
