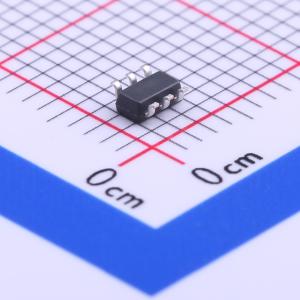

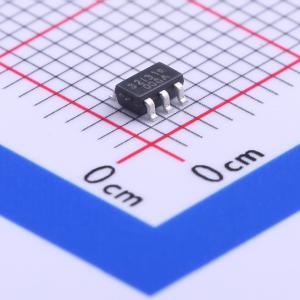

OB2532AMP

高精度离线式LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款初级侧调节离线式 LED 照明控制器，可实现精确的 LED 电流。通过消除次级侧反馈电路，显著简化了 LED 照明系统设计。集成了专有的恒压 (CV) 和恒流 (CC) 控制。LED 电流（CC 控制）可通过 CS 引脚处的电阻 Rs 进行外部调节。器件在 CC 模式以及大负载条件下以 PFM 模式工作，在轻/中负载下以频率降低的 PWM 模式工作。提供全面的保护功能和自动恢复特性，包括逐周期电流限制、VDD 过压保护、VDD 钳位和欠压锁定。采用专有的频率混洗技术实现了出色的 EMI 性能。采用 SOT23-6 封装。
品牌名称: OB(昂宝)
商品型号: OB2532AMP
商品编号: C138852
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；欠压保护(UVP)
	拓扑结构	反激
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置

商品概述

OB2532A 是一种原边调节的离线 LED 照明控制器，可以实现精确的 LED 电流。通过消除次级侧反馈电路，它显著简化了 LED 照明系统的设计。集成了专有的恒压（CV）和恒流（CC）控制。可以通过 CS 引脚上的电阻 Rs 外部调整 LED 电流（CC 控制）。在大负载条件下，设备在 CC 模式下以 PFM 方式工作，在轻载/中等负载条件下则以 PWM 方式并降低频率工作。OB2532A 提供全面的保护功能，包括逐周期电流限制、VDD 过压保护、VDD 钳位和 UVLO，并具有自动恢复特性。通过 On-Bright 专有的频率抖动技术实现了优异的 EMI 性能。OB2532A 采用 SOT23-6 封装。

应用领域

低功耗交流/直流离线开关电源用于LED应用。

数据手册PDF

放大查看下载PDF

优惠活动

2折起

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	开关频率	60kHz~70kHz
	通道数	1
