商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述

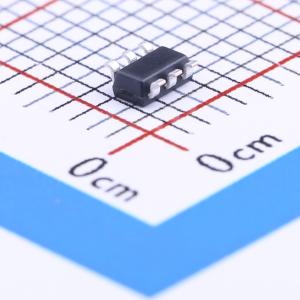

OB2540是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节方式，因此可省去光耦和TL431。该芯片集成了专利的恒压（CV）和恒流（CC）控制功能。 在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设定值。在CV控制模式下，采用PFM操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该芯片的工作电流极低（典型值为400μA），可实现低待机功耗和高效率。 OB2540具备全面的保护功能和自动恢复特性，包括逐周期限流、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）等。OB2540采用SOT23 - 6封装。
商品特性
- 在通用交流输入下，恒压调节精度为±5%
- 在通用交流输入下，高精度恒流调节
- 无需TL431和光耦的原边感应和调节
- 可编程CV和CC调节
- 内置原边绕组电感补偿
- 无音频噪声运行
- 可编程线缆压降补偿
- 驱动BJT开关
- 超低启动电流（典型值1μA）
- VDD过压保护
- 内置反馈环路开路保护
- 内置短路保护
- 内置前沿消隐（LEB）
- 逐周期限流
- 带迟滞的VDD欠压锁定（UVLO）
应用领域
- 低功率AC/DC离线开关电源，用于
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC替代方案
