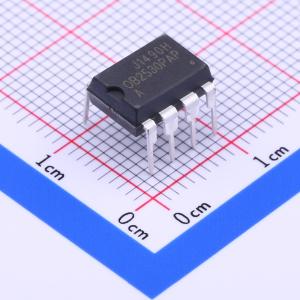

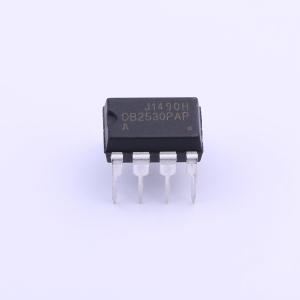

温馨提醒：图片仅供参考，商品以实物为准

OB2530APAP-H

高精度恒流/恒压原边功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2530Ax是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式工作，因此可省去光耦合器和TL431。该器件集成了专有的恒压（CV）和恒流（CC）控制功能
品牌名称: OB(昂宝)
商品型号: OB2530APAP-H
商品编号: C138848
商品封装: DIP-8
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

OB2530Ax是一款高性能离线PSR功率开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此无需使用光耦和TL431。该器件集成了专有恒压（CV）和恒流（CC）控制功能。 OB2530Ax是一款高性价比的PSR功率开关，针对包括电池充电器在内的离线低功率AC/DC应用进行了优化。它采用初级侧感应和调节方式，无需光耦和TL431。内置的专有CV和CC控制可实现高精度的CC/CV控制，满足大多数充电器应用的要求。

商品特性

无需TL431和光耦的初级侧感应和调节
在通用交流输入下实现高精度恒压和恒流调节
采用多模式PWM/PFM操作以提高效率
集成2A 650V MOSFET
良好的动态响应
可编程CV和CC调节
内置初级绕组电感补偿
可编程电缆压降补偿
无需控制环路补偿
无音频噪声运行
内置前沿消隐（LEB）
超低启动电流和低工作电流
支持电容性负载
具备自动恢复功能的全面保护
VDD过压保护
带迟滞的VDD欠压锁定（UVLO）
逐周期电流限制
反馈环路开路保护
输出短路保护
片上OTP

应用领域

手机充电器
数码相机充电器
小功率适配器
电脑、电视等的辅助电源
线性稳压器/RCC替代方案

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~25V
	开关频率	72kHz
	晶体管耐压	650V
