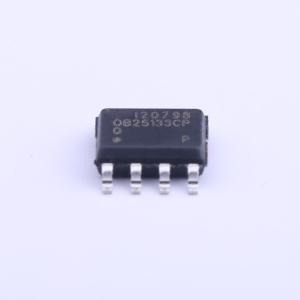

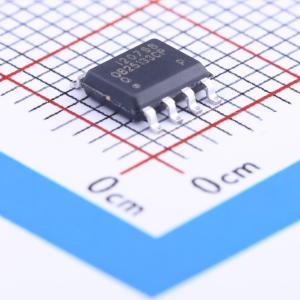

温馨提醒：图片仅供参考，商品以实物为准
OB25133QCPA
高精度恒流/恒压原边PWM电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2513xQ是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此可省去光耦和TL431。该器件集成了专有的恒压（CV）和恒流（CC）控制
- 品牌名称
- OB(昂宝)
- 商品型号
- OB25133QCPA
- 商品编号
- C138841
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5V~16V | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PFM 调制；DCM；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品概述
OB2513xQ是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此无需使用光耦和TL431。该器件集成了专有的恒压（CV）和恒流（CC）控制功能。 OB2513xQ是一款高性价比的PSR电源开关，针对包括电池充电器在内的离线低功率AC/DC应用进行了优化。它采用初级侧感应和调节方式，无需光耦和TL431。内置的专有CV和CC控制可实现高精度的CC/CV控制，满足大多数充电器应用的要求。
商品特性
- 无需TL431和光耦的初级侧感应和调节
- 在通用交流输入下实现高精度的恒压和恒流调节
- 多模式PWM/PFM操作以提高效率
- 准谐振操作以实现最高的整体效率
- 良好的动态响应
- 可编程的CV和CC调节
- 内置线电压和初级绕组电感补偿
- 可编程的线缆压降补偿
- 无需控制环路补偿
- 无音频噪声运行
- 内置BJT开关
- 内置前沿消隐（LEB）
- 具备自动恢复功能的全面保护
- VDD过压保护
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期电流限制
- 反馈环路开路保护
- 输出短路保护
- 过温保护（OTP）
应用领域
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC替代方案
