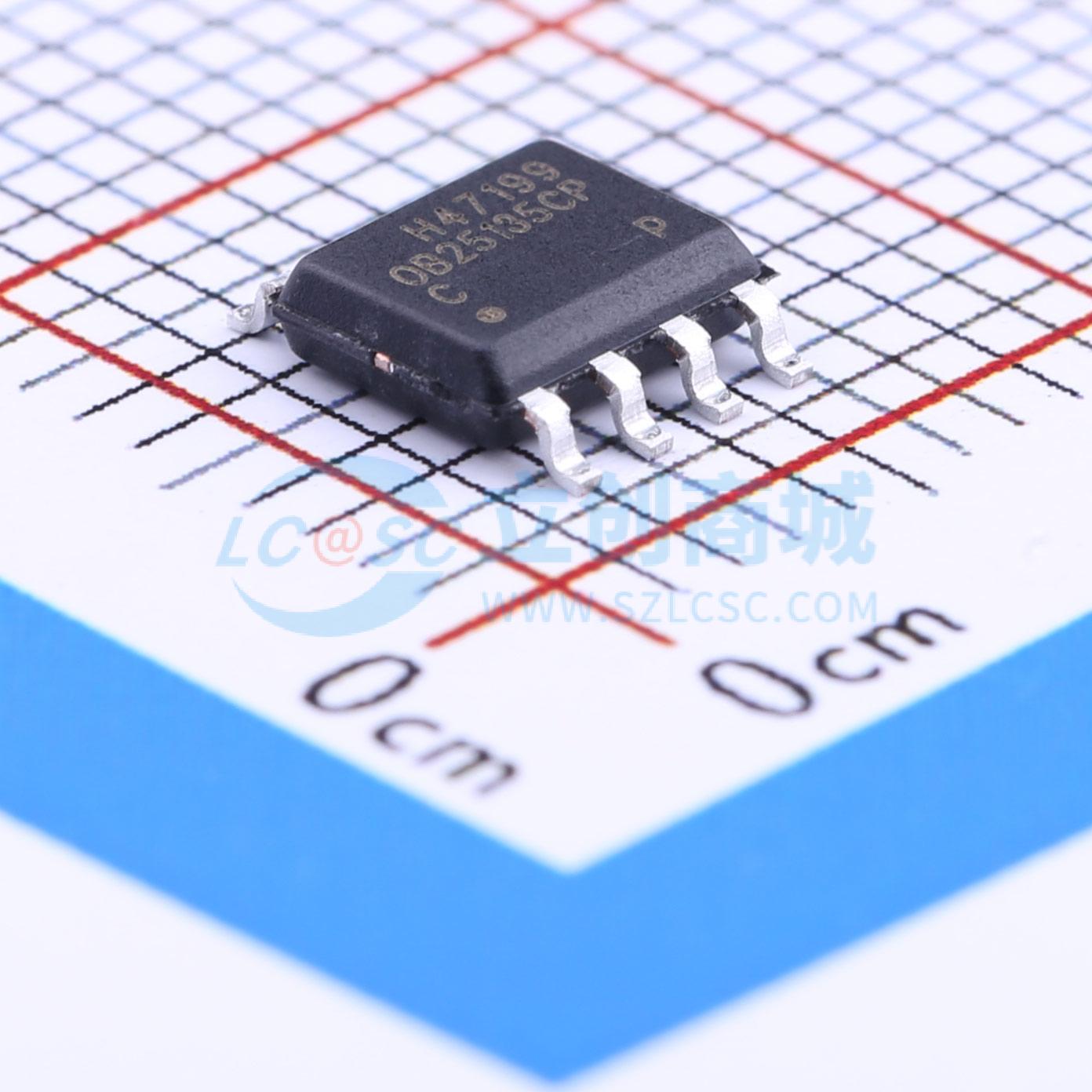

OB25135CCPA
高精度CC/CV初级侧PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB25135CCPA
- 商品编号
- C138844
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5V~16V | |
| 开关频率 | 90kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 750V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PFM 调制；DCM；QR；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
OB2513xC是一款高性价比的原边反馈（PSR）功率开关，针对离线式低功率AC/DC应用（包括电池充电器）进行了优化。它采用原边感应和调节方式工作，因此无需光耦和TL431。内置的专有恒压（CV）和恒流（CC）控制可实现高精度的CC/CV控制，满足大多数充电器应用需求。
商品特性
- 高性能离线式PSR功率开关
- 采用原边感应和调节方式工作，无需光耦和TL431
- 集成专有恒压（CV）和恒流（CC）控制
- 在CC控制中，可通过CS引脚的检测电阻Rs从外部调节电流和输出功率
- 在CV控制中，采用多模式操作以实现高性能和高效率
- 内置线缆压降补偿，实现良好的负载调整率
- 在大负载CC模式下以PFM方式工作，在轻/中负载时采用降频PWM方式工作
- 工作电流极低，待机功率可低于75mW
- 具备全面的保护功能和自动恢复特性，包括逐周期电流限制、VDD过压保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）、过温保护（OTP）等
- 采用SOP8封装
应用领域
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC的替代方案
