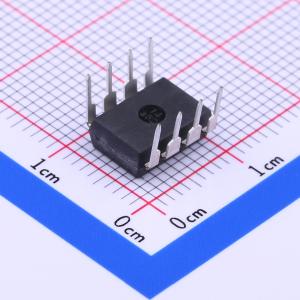

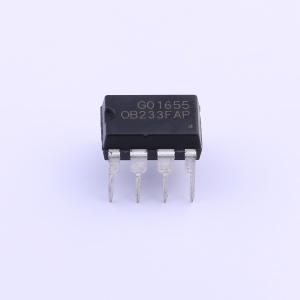

温馨提醒：图片仅供参考，商品以实物为准
OB233FAP
OB233FAP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB233FAP
- 商品编号
- C138824
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OB233F将专用电流模式PWM控制器与高压功率MOSFET集成在一起。它针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。 OB233F提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、过压保护和VDD欠压锁定（UVLO）。通过昂宝专有的频率混洗技术以及图腾柱栅极驱动输出端的软开关控制，可实现出色的EMI性能。 该设计将20KHz以下的音频能量降至最低，并消除了运行期间的音频噪声。 OB233F是一款针对离线反激式转换器应用优化的低功耗离线开关电源。“扩展突发模式”控制极大地降低了待机功耗，有助于设计轻松满足国际节能要求。
商品特性
- 将专用电流模式PWM控制器与高压功率MOSFET集成在一起
- 针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行优化
- 提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、过压保护和VDD欠压锁定（UVLO）
- 通过昂宝专有的频率混洗技术以及图腾柱栅极驱动输出端的软开关控制，实现出色的EMI性能
- 将20KHz以下的音频能量降至最低，并消除运行期间的音频噪声
- 采用DIP8封装
应用领域
- 交流/直流适配器
- PDA电源
- 数码相机和摄像机适配器
- VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
- 机顶盒电源
- 个人电脑和服务器辅助电源
- 开放式开关电源
