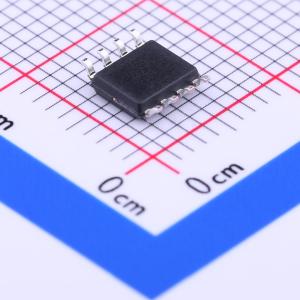

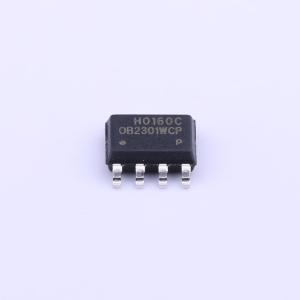

OB2301WCPA

OB2301W 是一款高性能、高度集成的开关电源系统次级侧同步整流器。它集成了一个低压降 N 沟道 MOSFET，用于在反激式转换器的次级侧模拟传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。OB2301W 在恒流模式下可支持低至 2V 的系统输出电压。 它适用于包括不连续导通模式和准谐振模式在内的多种模式应用。凭借其通用性和优化设计，OB2301W 可用于各种开关电源拓扑，包括次级侧控制拓扑和初级侧控制拓扑。 OB2301W 根据隔离变压器次级侧的信息，借助智能驱动电压控制，生成相对于初级侧 PWM 信号具有死区时间的驱动信号，在零电流转换附近控制集成的 N 沟道同步整流（SR）开关的导通和关断。它针对 5V 输出电压进行了优化。在初级侧控制拓扑中，当输出电压低于内部设定的阈值时，OB2301W 可检测输出电压并向初级侧控制器反馈一系列警告脉冲，以唤醒初级侧功率开关，从而改善动态响应。外部可调的最小导通时间和特性关断时间控制方案可有效避免寄生元件引起的振铃影响，确保同步整流系统可靠且无噪声运行。 OB2301W 采用 SOP8 封装。

• 次级侧同步整流器
• 针对 5V 输出系统优化
• 适用于 DCM、QR 工作模式
• 精确的次级侧 MOSFET Vds 检测
• 低成本、小尺寸，支持 CC/CV 模式
• 最高 200kHz 工作频率
• 3A/2A 峰值灌/拉电流驱动能力
• 输出电压过冲和欠冲控制
• 采用触发警告脉冲方案增强动态响应
• VDD 欠压锁定（UVLO）保护

• AC/DC 5V 适配器
• 手机充电器
• 5V 偏置电源
• 低压整流电路
