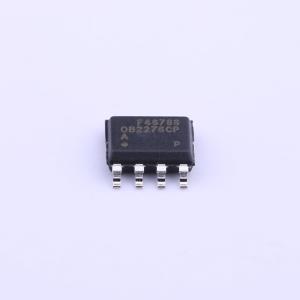

温馨提醒：图片仅供参考，商品以实物为准
OB2276ACPA
OB2276ACPA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2276ACPA
- 商品编号
- C138814
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~27V | |
| 开关频率 | 62kHz~68kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OB2276A是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。“扩展间歇模式”控制极大地降低了待机功耗，有助于设计轻松满足国际节能要求。
商品特性
- 正常工作时，PWM开关频率内部固定，并微调至较窄范围。
- 在空载或轻载条件下，IC以扩展“间歇模式”运行，以最小化开关损耗。
- VDD低启动电流和低工作电流有助于实现可靠的上电启动和低待机设计。
- 提供具有自动恢复功能的全面保护，包括逐周期电流限制（OCP）、过载保护（OLP）、欠压保护、VDD过压保护（OVP）、过温保护（OTP）、输出过压保护和VDD欠压锁定（UVLO）。
- 采用昂宝专有频率抖动技术，实现出色的EMI性能。
- 设计中最小化了22KHz以下的音频能量，并消除了运行期间的音频噪声。
- 上电软启动，降低MOSFET的Vds应力
- 频率抖动以改善EMI
- 扩展间歇模式控制，提高效率并实现最低待机功耗设计
- 无音频噪声运行
- 固定65KHz开关频率
- 全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期过流阈值设置，用于在通用输入电压范围内实现恒定输出功率限制
- 带自动恢复功能的过载保护（OLP）
- 带自动恢复功能的欠压保护
- 带自动恢复功能的VDD过压保护
- 带自动恢复功能的过温保护
- 带自动恢复功能的输出过压保护
应用领域
- 电池充电器
- 电源适配器
- 机顶盒电源
- 开放式开关电源
