OB2301MP
商品参数
参数完善中
商品概述
OB2301是一款高性能、高度集成的次级侧同步整流控制器和驱动器，用于开关电源系统的次级侧整流。它驱动一个压降更低的N沟道MOSFET，在反激式转换器的次级侧模拟传统的二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。OB2301在恒流模式下可支持低至2V的系统输出电压。
它适用于包括不连续导通模式和准谐振模式在内的多种模式应用。凭借其通用性和优化设计，OB2301可用于各种开关电源拓扑，包括次级侧控制拓扑和初级侧控制拓扑。
OB2301根据隔离变压器次级侧的信息，借助智能驱动电压控制，生成相对于初级侧PWM信号具有死区时间的驱动信号，在零电流转换附近对集成的N沟道SR开关进行开关操作。它针对5V输出电压进行了优化。在初级侧控制拓扑中，当输出电压低于内部设定的阈值时，OB2301可以检测输出电压并向初级侧控制器反馈一系列警告脉冲，以唤醒初级侧功率开关，从而改善动态响应。

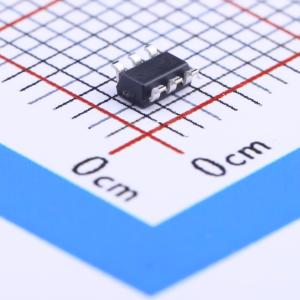

外部可调的最小导通时间和适当的关断时间控制方案可有效避免寄生元件引起的振铃影响，确保SR系统可靠且无噪声运行。OB2301采用SOT23 - 6封装。
商品特性
- 针对5V输出系统优化的次级侧同步整流控制器
- 适用于DCM、QR工作模式
- 精确的次级侧MOSFET Vds检测
- 低成本、小尺寸，支持CC/CV模式
- 最高200kHz工作频率
- 3A/2A峰值灌/拉电流驱动能力
- 输出电压过冲和欠冲控制
- 采用触发警告脉冲方案增强动态响应
- VDD欠压锁定（UVLO）保护
应用领域
- AC/DC 5V适配器
- 手机充电器
- 5V偏置电源
- 低电压整流电路
