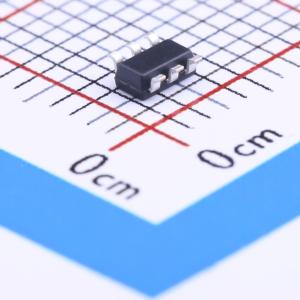

温馨提醒：图片仅供参考，商品以实物为准
OB2004AMP
高性能同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2004A是开关电源系统中高性能、高集成度的次级侧同步整流控制器。它驱动一个电压降更低的N沟道MOSFET来模拟传统的二极管整流器，可减少散热，提高输出电流能力和效率，并简化热设计。它可以支持5V~12V宽范围的系统输出电压。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2004AMP
- 商品编号
- C138810
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 工作电压 | 5V~7.5V | |
| MOS耐压 | 85V | |
| 模式支持 | QR；DCM；CCM | |
| 静态电流(Iq) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2A | |
| 灌电流(IOL) | 3A | |
| 导通时间 | 1.9us | |
| 关断延时 | 75ns | |
| 工作温度 | -20℃~+85℃ |
商品概述
OB2004A是一款高性能、高度集成的次级侧同步整流控制器，用于开关电源系统的次级侧整流。它驱动一个压降更低的N沟道MOSFET，在反激式转换器的次级侧模拟传统的二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。它能支持5V~12V的宽范围系统输出电压。
商品特性
- 适用于5V~12V输出系统的次级侧同步整流控制器
- VD引脚最高耐受85V高压
- 最小导通时间可外部调节
- 适用于DCM、QR和CCM工作模式
- 针对CCM的预测算法
- 精确的次级侧MOSFET Vds检测
- SR导通/关断死区时间控制，高效低热且抗干扰
- 自适应关断时间控制，有效避免寄生元件引起的振铃影响
- 3A/2A峰值灌/拉电流驱动能力
- VDD欠压锁定（UVLO）保护
应用领域
- AC/DC 5V~12V适配器
- 低压整流电路
