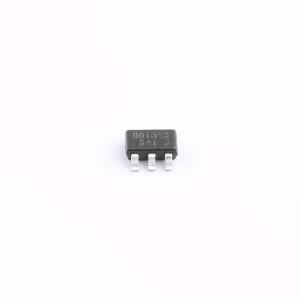

OB2001MP

高性能同步整流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2001是一款高性能、高度集成的次级侧同步整流控制器及驱动器，用于开关电源系统的次级侧整流。它驱动一个压降更低的N沟道MOSFET，以在反激式转换器的次级侧模拟传统的二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。OB2001在恒流模式下可支持低至2V的系统输出电压
品牌名称: OB(昂宝)
商品型号: OB2001MP
商品编号: C138807

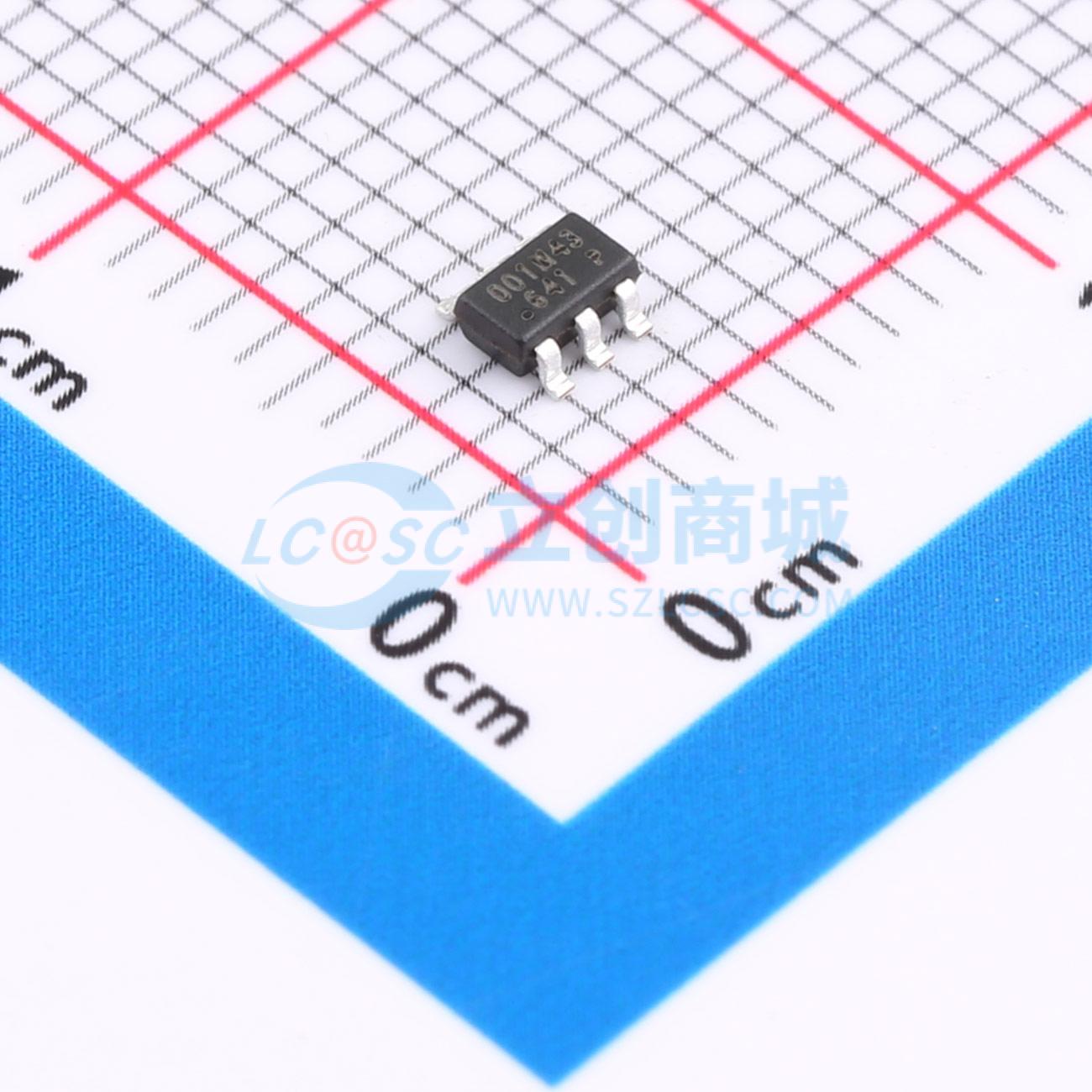

商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

OB2001是一款高性能、高度集成的次级侧同步整流控制器和驱动器，用于开关模式电源系统的次级侧整流。它驱动一个压降更低的N沟道MOSFET，在反激式转换器的次级侧模拟传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。OB2001在恒流模式下可支持低至2V的系统输出电压。它适用于包括不连续导通模式和准谐振模式在内的多种模式应用。凭借其通用性和优化设计，OB2001可用于各种开关模式电源拓扑，包括次级侧控制拓扑和初级侧控制拓扑。OB2001根据隔离变压器次级侧的信息，借助智能驱动电压控制，生成相对于初级侧PWM信号具有死区时间的驱动信号，在零电流转换附近对集成的N沟道SR开关进行导通和关断操作。它针对5V输出电压进行了优化。外部可调的最小导通时间和适当的关断时间控制方案可有效避免寄生元件引起的振铃影响，确保SR系统可靠且无噪声运行。

商品特性

针对5V输出系统优化的次级侧同步整流控制器
适用于DCM、QR工作模式
精确的次级侧MOSFET Vds检测
低成本、小尺寸
支持CC/CV模式
最高200kHz工作频率
3A/2A峰值灌/拉电流驱动能力
输出电压过冲控制
VDD欠压锁定（UVLO）保护

应用领域

AC/DC 5V适配器
手机充电器
5V偏置电源
低电压整流电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	工作电压	4V~5.5V
	开关频率	200kHz
	模式支持	QR；DCM

	属性	参数值
	拉电流(IOH)	2A
	灌电流(IOL)	3A
	关断延时	75ns
	工作温度	-20℃~+85℃
