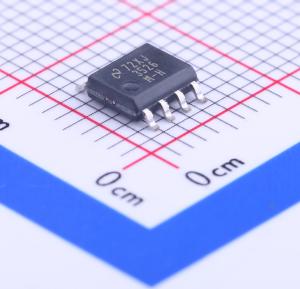

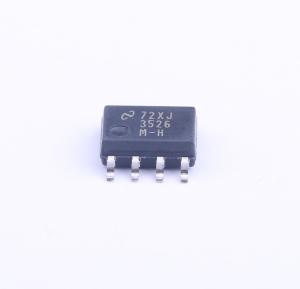

温馨提醒：图片仅供参考，商品以实物为准
LM3526M-H/NOPB
双端口USB电源开关和过流保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3526 2 通道、0.5A 负载、2.7-5.5V、100mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3526M-H/NOPB
- 商品编号
- C139330
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 100mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
LM3526 为所有主机端口应用提供通用串行总线标准电源开关和过流保护。双端口设备非常适合为多个端口供电的笔记本电脑和台式PC。
故障标志输出上的1毫秒延迟可防止热插拔事件中由于浪涌电流引起的错误过流报告。
LM3526中的双级热保护电路为每个开关和整个设备提供单独的保护。在短路/过流事件中，耗散过多热量的开关将被关闭，允许第二个开关继续不间断地工作。
LM3526接受2.7V至5.5V之间的输入电压，可以用作3.3V USB外设的基于设备的浪涌电流限制器，也可以用作5.5V的根集线器和自供电集线器。使能输入接受3.3V和5.0V逻辑阈值。
小巧的尺寸、低R_ON以及1毫秒的故障标志延迟使得LM3526成为根集线器以及嵌入式和独立集线器中每个端口电源控制的良好选择。
这些设备具有有限的内置ESD保护。在存储或处理过程中，应将引脚短接在一起或将设备放置在导电泡沫中，以防止MOS栅极受到静电损坏。
应用领域
- 通用串行总线(USB)根集线器
- 包括台式机和笔记本电脑
- USB监控集线器
- 其他自供电USB集线器设备
- 需要浪涌电流限制的高功率USB设备
- 通用高压侧开关应用
