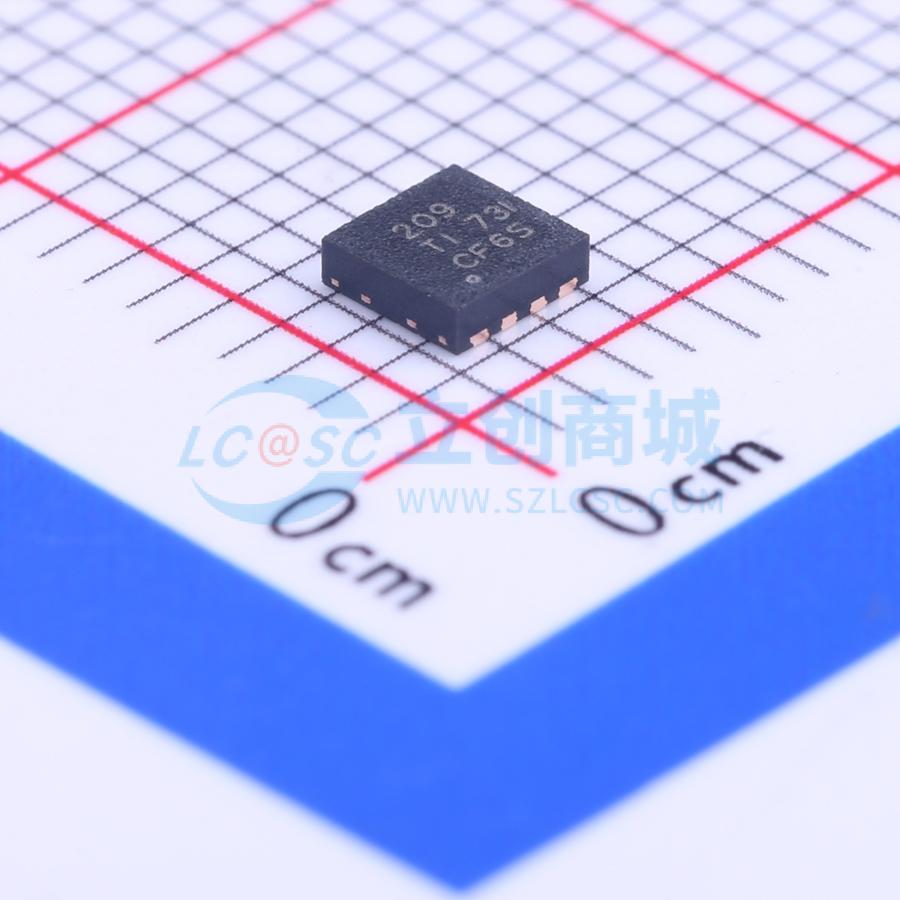

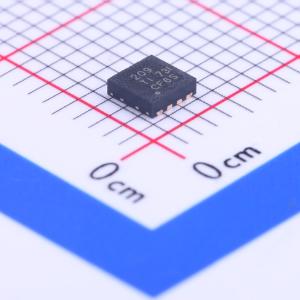

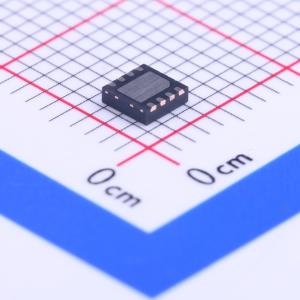

BQ29209DRBR

用于2节串联锂离子电池且具有自动电量平衡功能的电压保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ29209 具有自动电量平衡功能的电压保护，用于 2 节锂离子电池，OVP=4.30V
品牌名称: TI(德州仪器)
商品型号: BQ29209DRBR
商品编号: C139352
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

商品概述

bq2920x 器件是一款用于 2 节串联锂离子电池组的二级过压保护集成电路 (IC)，集成有高精度精密过压检测电路和自动电量失衡校正功能。该 IC 将 2 节串联电池组中每节电池的电压与出厂设定的内部参考电压进行比较。如果任一电池达到过压状态，OUT 引脚由低电平转换为高电平状态。 bq2920x 可执行基于电压的自动电量失衡校正。当电池电压与内部参考电压相差 30mV（标称值）或以上时，启动电量平衡；当电池电压与内部参考电压相差 0mV（标称值）时，停止电量平衡。电量平衡功能由 CB_EN 引脚使能和禁用。

商品特性

2 节串联电池二级保护
带外部使能控制的自动电量失衡校正
±30mV 使能阈值，0mV 禁用阈值（典型值）
外部电容控制的延迟定时器
外部电阻控制的电量平衡电流
低功耗 |cc<3|A（典型值）（VCELL（总电压）< VPROTECT）
内部电量平衡功能可处理高达 15mA 的电流
支持外部电量平衡模式
高精度过压保护：±25mV（ΔTA = 0°C 至 60°C）
固定过压保护阈值：4.30V，4.35V
小型 8 引脚 DRB 封装

应用领域

锂离子电池组二级保护
笔记本电脑
电动工具
便携式设备和仪器
备用电池系统

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	4V~10V
	充电饱和电压	4.3V
	电池类型	锂电池

	属性	参数值
	电池节数	2
	工作温度	-40℃~+110℃
	电池温度检测	不支持
	静态电流(Iq)	3uA
	均衡电流	15mA
