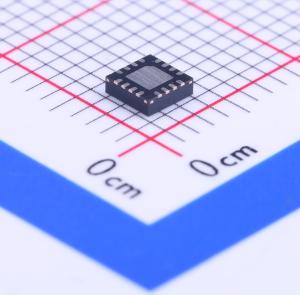

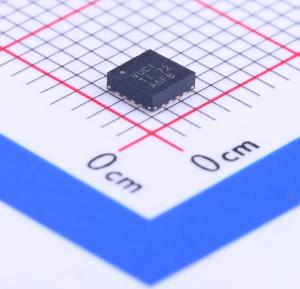

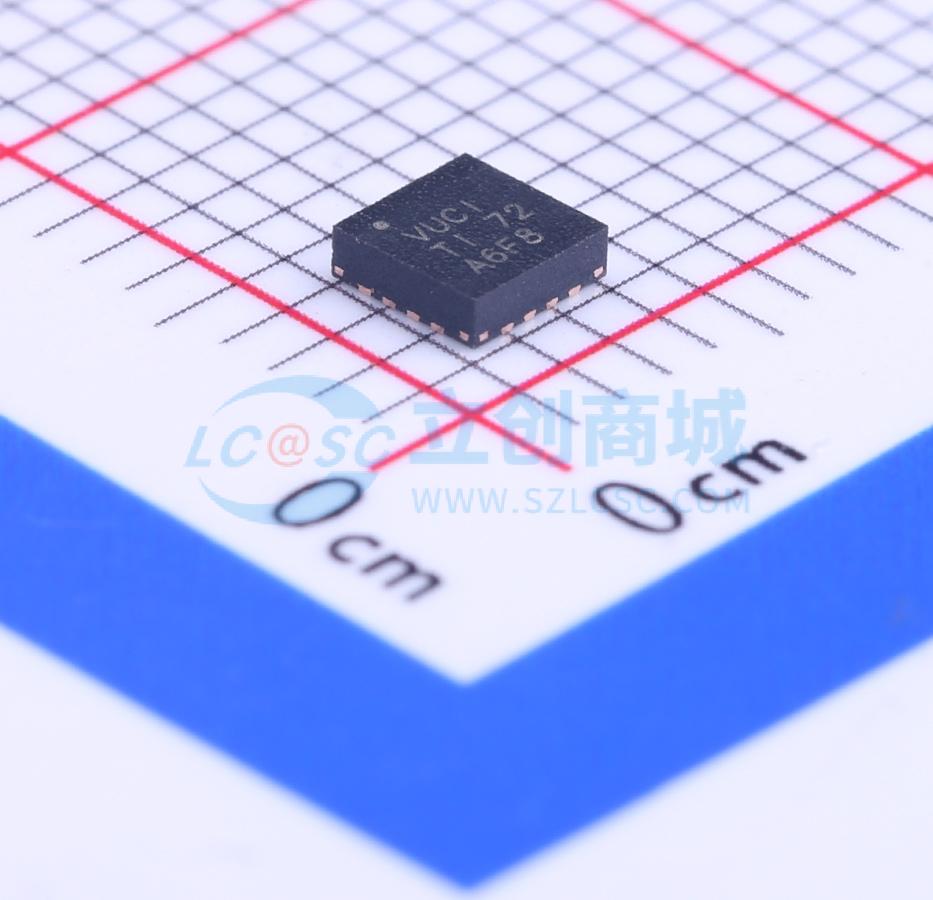

TLV62150RGTR

4V至17V输入1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV62150x是一款简单易用的同步降压DC-DC转换器,针对高功率密度的应用进行了优化。该器件的开关频率典型值高达2.5MHz,允许使用小型电感器,通过利用DCS-ControlTM拓扑提供快速瞬态响应并实现高输出电压精度。其输入电压范围为4V至17V,输出电流高达1A,输出电压为0.9V至5V可调。
品牌名称: TI(德州仪器)
商品型号: TLV62150RGTR
商品编号: C139365
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TLV62150x 器件是一款简单易用的同步降压DC-DC转换器，针对高功率密度的应用进行了优化。该器件的开关频率典型值高达2.5MHz，允许使用小型电感器，通过利用DCS-Control™拓扑提供快速瞬态响应并实现高输出电压精度。此器件具有4V至17V宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V中间电源轨供电的系统。其输出电压为0.9V至5V，支持高达1A的持续输出电流（使用100%占空比模式）。输出电压启动斜坡由软启动引脚控制，从而允许作为独立电源或者在跟踪配置下的运行。通过配置使能和开漏电源正常引脚也有可能实现电源排序。在节能模式下，器件可根据输入电压(VIN)生成约19μA的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于2μA。该器件采用3mm×3mm (RGT) 16引脚超薄型四方扁平无引线(VQFN)封装。

商品特性

DCS-Control™拓扑技术
输入电压范围：4V至17V
输出电流高达1A
0.9V至5V可调节输出电压
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
无缝节电模式转换
19μA的静态电流（典型值）
可选运行频率
电源正常输出
100%占空比模式
短路保护
过温保护
引脚至引脚兼容于TLV62130
采用3mm×3mm超薄四方扁平无引线(VQFN)-16封装

应用领域

标准12V导轨式电源
由单节或多节锂离子电池组成的负载点(POL)电源
电器、楼宇自动化
移动PC、平板、调制解调器、摄像头
TV、机顶盒、音频

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~17V
	输出电压	900mV~5V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
