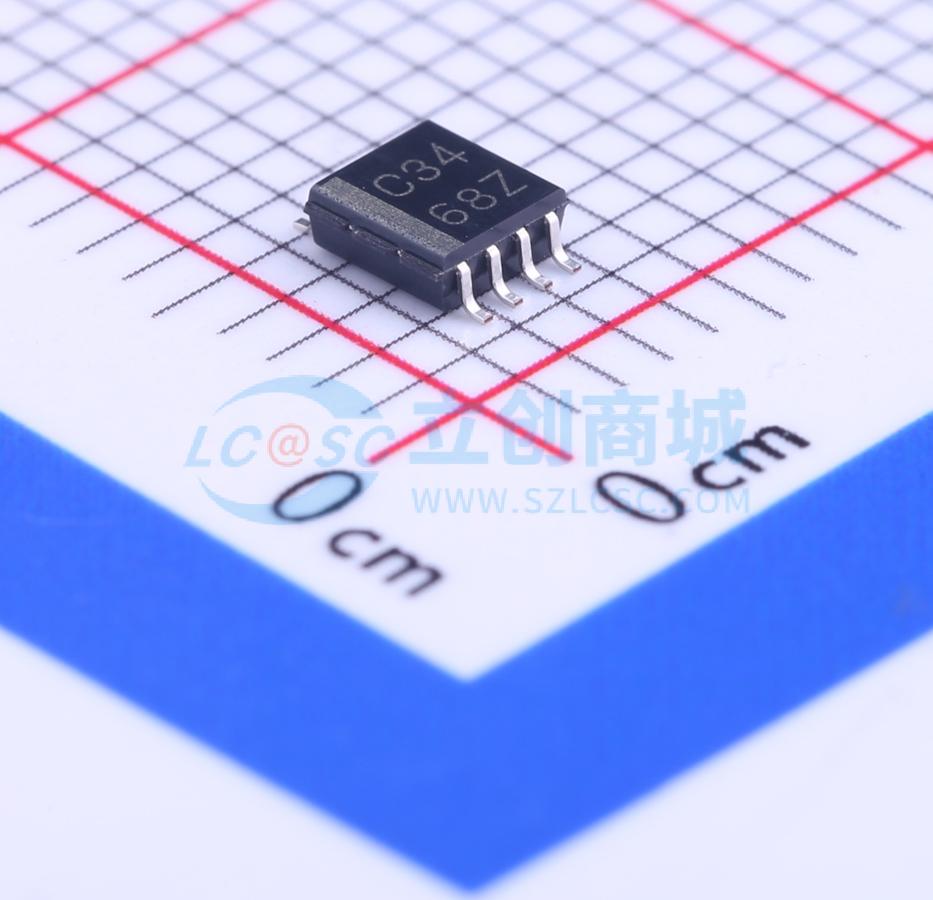

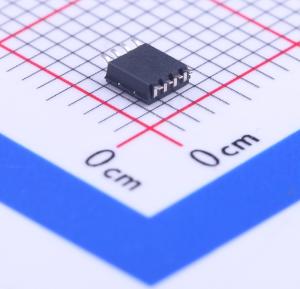

SN74LVC3G34DCTR
三路缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC3G34 3 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G34DCTR
- 商品编号
- C139356
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 3 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC3G34是一款三缓冲门器件，适用于1.65V~5.5V Vcc工作环境，实现正逻辑下Y = A的布尔功能。该器件可采用NanoFree封装技术，该技术将裸芯作为封装。该器件针对部分掉电应用完成了全规格设计，Ioff电路可关断输出，避免器件掉电时产生破坏性回流电流。
商品特性
- 支持5.5V Vcc工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为4.1ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Vcc = 3.3V、TA = 25℃时，输出接地反弹典型值V_OLP小于0.8V
- Vcc = 3.3V、TA = 25℃时，输出VOH下冲典型值V_OHV大于2V
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 可实现降压转换，将最高5.5V输入转换为Vcc电平
- 闩锁性能超过每路100mA，符合JESD 78 II类标准
- ESD保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
应用领域
- AV接收器
- 便携式音频坞站
- 蓝光播放器和家庭影院
- DVD刻录机和播放器
- 嵌入式个人电脑
- MP3播放器和便携式音频刻录机
- 个人数字助理（PDA）
- 电信/服务器AC/DC电源的单控制器模拟与数字电路
- 客户端及企业级固态硬盘（SSD）
- LCD数字电视与高清电视（HDTV）
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘、鼠标
