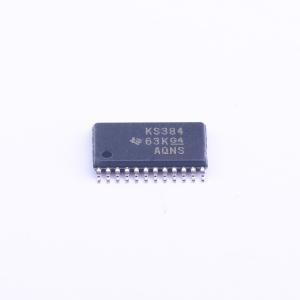

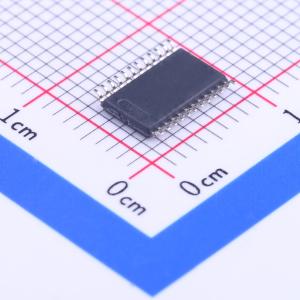

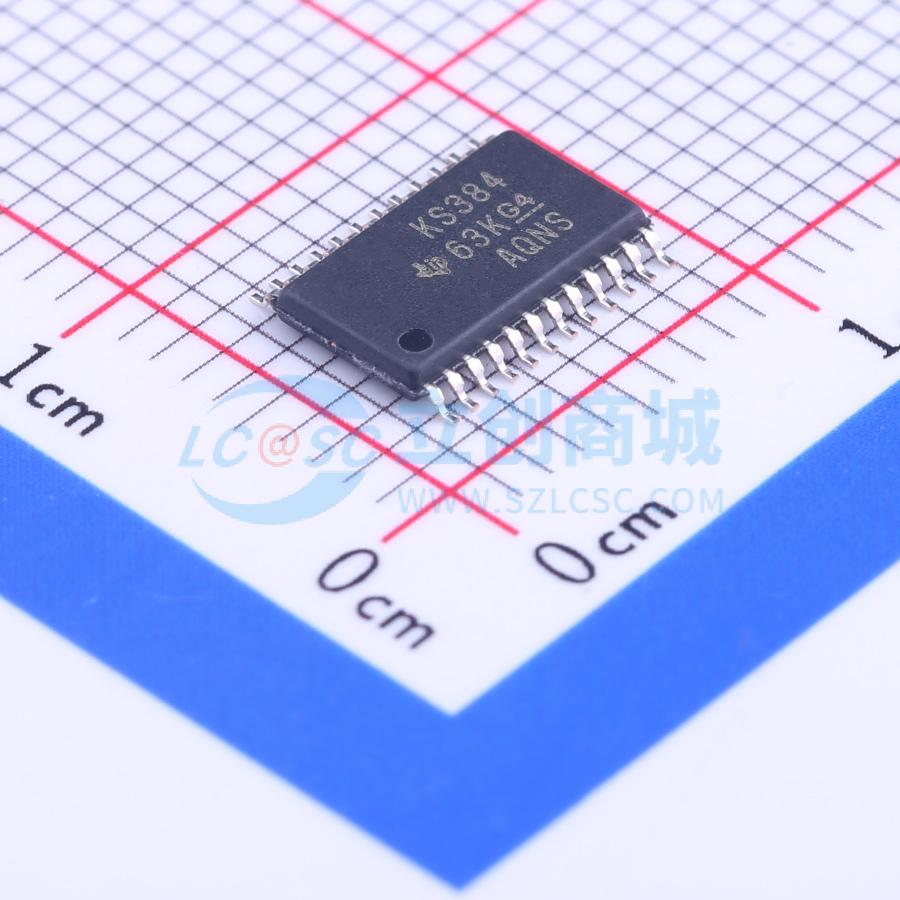

SN74CB3T3384PWR

SN74CB3T3384是一款高速TTL兼容型FET总线开关，具有低导通电阻（rₒₙ），可实现极小的传播延迟。该器件通过提供跟踪VCC的电压转换，全面支持所有数据I/O端口的混合模式信号操作。SN74CB3T3384支持采用5-V TTL、3.3-V LVTTL和2.5-V CMOS开关标准的系统，以及用户自定义的开关电平。 SN74CB3T3384由两个5位总线开关组成，具有独立的输出使能（1OE、2OE）输入。它既可以用作两个5位总线开关，也可以用作一个10位总线开关。当OE为低电平时，相关的5位总线开关导通，A端口与B端口相连，允许端口之间进行双向数据流传输。当OE为高电平时，相关的5位总线开关关断，A端口和B端口之间呈现高阻态。 该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff功能可确保在器件掉电时，不会有损坏性电流通过器件回流。器件在断电时具有隔离功能。

• 输出电压转换跟踪VCC
• 支持所有数据I/O端口的混合模式信号操作
• 当VCC为3.3-V时，可实现5-V输入到3.3-V输出的电平转换
• 当VCC为2.5-V时，可实现5-V/3.3-V输入到2.5-V输出的电平转换
• 器件上电或掉电时，I/O具有5-V容限
• 双向数据流，传播延迟近乎为零
• 低导通电阻（典型值rₒₙ = 5 Ω）
• 低输入/输出电容，可将负载降至最低（典型值Cᵢₒ = 5 pF）
• 数据和控制输入提供下冲钳位二极管
• 低功耗（最大Icc = 40 μA）
• VCC工作范围为2.3 V至3.6 V
• 数据I/O支持0至5-V信号电平
• 控制输入可由TTL或5-V/3.3-V/2.5-V CMOS输出驱动
• Ioff支持部分掉电模式操作
• 闩锁性能符合JESD 17标准，超过250 mA
• 静电放电（ESD）性能按照JESD 22标准进行测试
  • 2000-V人体模型（A114-B，II类）
  • 1000-V带电器件模型（C101）

• 电平转换
• 内存交叉存取
• 总线隔离
• 低功耗便携式设备
