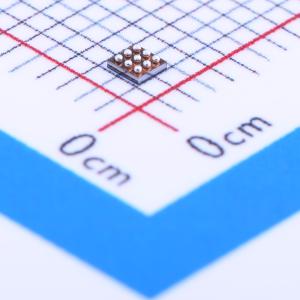

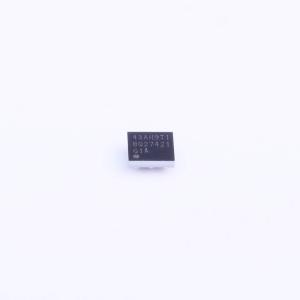

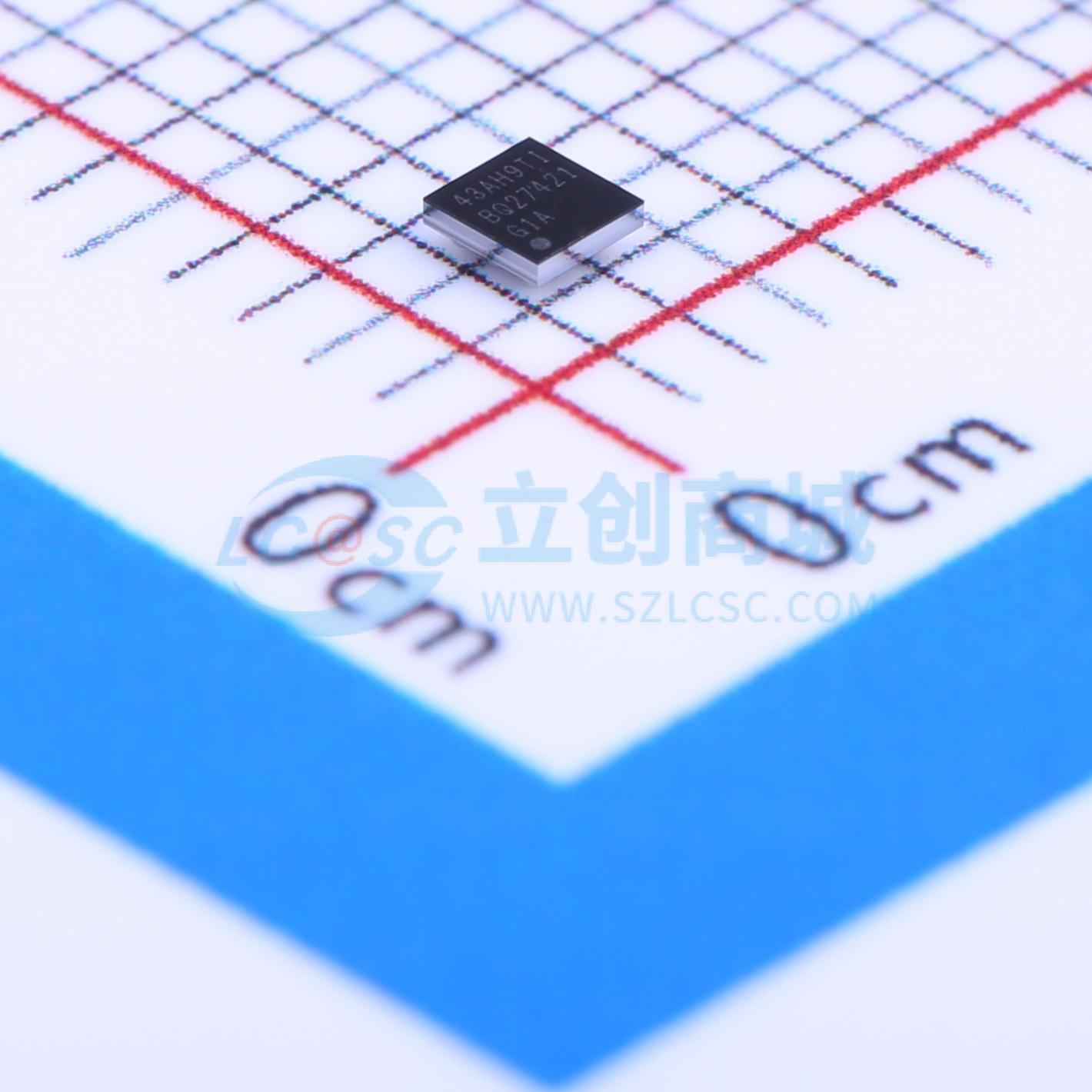

BQ27421YZFR-G1A

bq27421-G1 系统侧阻抗追踪电量计带集成感应电阻

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ27421-G1 具有集成检测电阻的 System-Side(tm) 电量监测计 | 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ27421YZFR-G1A
商品编号: C139621
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

德州仪器（Texas Instruments）的 bq27421-G1 电量计是一款配置极简的微控制器外设，可为单节锂离子电池提供系统端电量计量功能。该器件几乎无需用户进行配置，也无需进行系统微控制器固件开发。 bq27421-G1 电量计采用获得专利的阻抗跟踪（Impedance TrackTM）算法进行电量计量，并提供诸如剩余电池容量（mAh）、充电状态（%）和电池电压（mV）等信息。使用 bq27421-G1 电量计进行电池电量计量时，对于可移动电池组或嵌入式电池电路，仅需连接 PACK+（P+）和 PACK–（P-）。其采用小巧的 9 球、1.62 mm × 1.58 mm、间距 0.5 mm 的 NanoFree 芯片级封装（DSBGA），非常适合空间受限的应用。

商品特性

单节锂离子电池电量计
位于系统板上
支持嵌入式或可移动电池
通过集成 LDO 直接由电池供电
集成低阻值检测电阻（典型值 7 mΩ）
基于获得专利的阻抗跟踪技术，易于配置电量计量功能
通过平滑滤波器报告剩余容量和充电状态（SOC）
自动适应电池老化、自放电、温度和倍率变化
电池健康状态（老化）估算
微控制器外设支持：400-kHz I2C 串行接口
可配置的 SOC 中断或电池电量低数字输出警告
内部温度传感器或主机上报温度

应用领域

智能手机、功能手机和平板电脑
数码相机和摄像机
手持终端
MP3 或多媒体播放器

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.45V~4.5V
	最大充电电流	-
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	93uA
	接口类型	I2C
