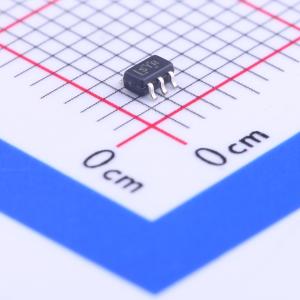

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1T45QDCKRQ1

420Mbps 1位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1T45-Q1 具有可配置电压转换的汽车类 Single-Bit 双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1T45QDCKRQ1
商品编号: C139353
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.073684克(g)

商品参数

商品概述

SN74LVC1T45-Q1是1位非反相总线收发器，也可作为单比特电平转换器，采用两个独立可配置电源轨。A端口设计为跟踪VCCA，VCCA可接受1.65V~5.5V范围内的任意供电电压；B端口设计为跟踪VCCB，VCCB可接受1.65V~5.5V范围内的任意供电电压，可实现1.8V、2.5V、3.3V、5V任意电压节点之间的通用低压双向转换。DIR输入由VCCA供电，器件针对部分掉电应用做了完整规范设计，Ioff电路可禁用输出，避免器件掉电时产生有害的反向漏电流；VCC隔离特性可保证当任意一个VCC输入接地时，两个端口都处于高阻态，适合需要宽双向转换范围的场景。

商品特性

符合汽车应用要求，通过AEC-Q100认证，器件温度等级1，环境工作温度范围为-40℃~+125℃
人体模型ESD分级为H2，充电器件模型ESD分级为C3B
全可配置双轨设计，每个端口都可在1.65V~5.5V全供电电压范围内工作
具备VCC隔离特性：若任意一个VCC输入接地，两个端口都将处于高阻态
DIR输入电路以VCCA为参考
3.3V供电下输出驱动能力为±24mA
Ioff支持部分掉电模式工作
不同转换场景的最高数据速率：3.3V到5V转换为420Mbps，转换到3.3V为210Mbps，转换到2.5V为140Mbps，转换到1.8V为75Mbps

应用领域

车载主机
ADAS-C摄像头
远程信息处理系统

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	420Mbps
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
