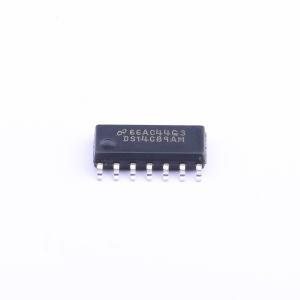

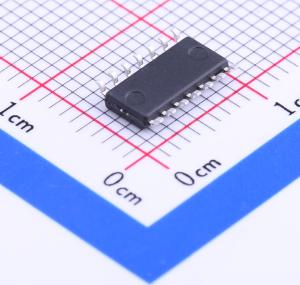

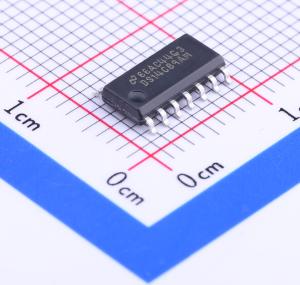

DS14C89AM/NOPB

DS14C89A四通道CMOS接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合EIA/TIA-232-E和CCITT V.28标准的四通道CMOS接收器，用于将数据终端设备(DTE)与数据电路终止设备(DCE)接口。提供低功耗、内置噪声滤波等功能。
品牌名称: TI(德州仪器)
商品型号: DS14C89AM/NOPB
商品编号: C139346
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.264克(g)

商品参数

商品概述

DS14C89A与DS1489A/MC1489A引脚兼容，是一款四路接收器，用于实现数据终端设备（DTE）与数据电路终接设备（DCE）的接口连接。这些器件可将符合EIA - 232E和CCITT V.28标准的电平转换为TTL/CMOS逻辑电平。该器件采用低阈值CMOS金属栅极技术制造。与双极型同类产品相比，该器件功耗极低：DS14C89A为900 μA，而DS1489A为26 mA。 DS14C89A具备片上噪声滤波功能，无需外部响应控制滤波电容。用DS14C89A替换DS1489A时，响应控制滤波引脚可接高电平、低电平或不连接。

商品特性

符合EIA/TIA - 232 - E和CCITT V.28标准
故障保护 - 输入开路时输出高电平
低功耗
片上噪声滤波器
提供SOIC封装

	属性	参数值
	商品目录	RS232芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.5V~5.5V

	属性	参数值
	静电保护	±2kV
	有无电荷泵	无
	工作温度	0℃~+75℃
	静态电流	0.5uA
