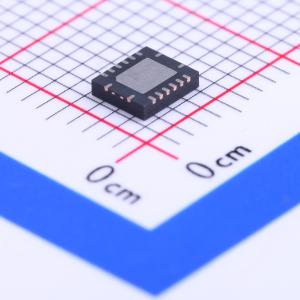

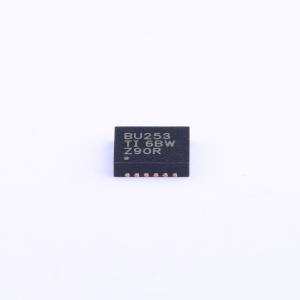

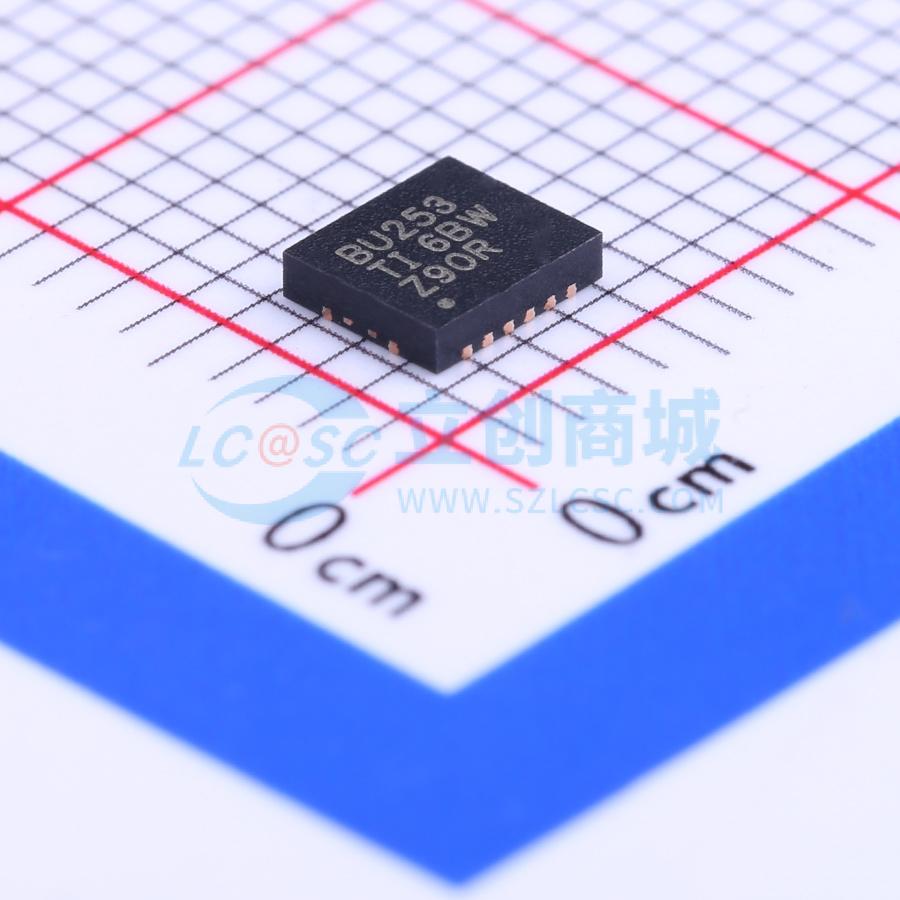

SN74CB3Q3253RGYR

SN74CB3Q3253器件是一款高带宽FET总线开关，采用电荷泵提升传输晶体管的栅极电压，提供低且平坦的导通电阻（rₒₙ）。低且平坦的导通电阻可实现极小的传播延迟，并支持数据输入和输出（I/O）端口的轨到轨切换。

• 高带宽数据路径（高达500 MHz）
• 器件上电或掉电时I/O端口可承受5 V电压
• 在工作范围内具有低且平坦的导通电阻（rₒₙ）特性（典型rₒₙ = 4 Ω）
• 数据I/O端口支持轨到轨切换
  • 3.3 V VCC时可实现0至5 V切换
  • 2.5 V VCC时可实现0至3.3 V切换
• 近乎零传播延迟的双向数据流
• 低输入/输出电容可最大程度减少负载和信号失真（典型Cᵢₒ(ₒff) = 3.5 pF）
• 快速开关频率（最大f̅ₒₑ = 20 MHz）
• 数据和控制输入提供下冲箝位二极管
• 低功耗（典型Iₒₒ = 0.6 mA）
• VCC工作范围为2.3 V至3.6 V
• 数据I/O支持0至5 V信号电平（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V）
• 控制输入可由TTL或5 V及3.3 V CMOS输出驱动
• Ioff支持部分掉电模式操作
• 闩锁性能符合JESD 78 II类标准，超过100 mA
• 静电放电（ESD）性能符合JESD 22标准进行测试
  • 2000 V人体模型（A114 - B，II类）
  • 1000 V带电器件模型（C101）
• 支持数字和模拟应用：USB接口、差分信号接口总线隔离、低失真信号选通

• 视频广播：基于IP的多格式转码器
• 视频通信系统
