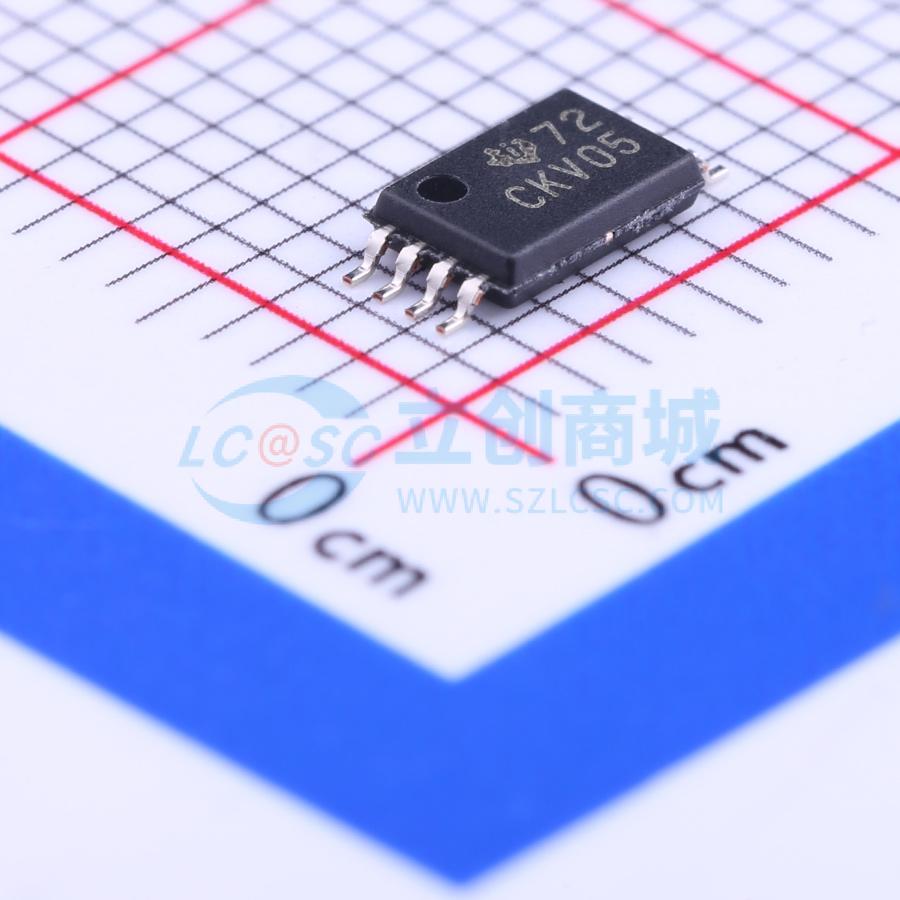

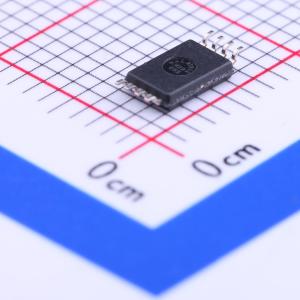

CDCVF2505PWR
3.3V锁相环时钟驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDCVF2505 用于同步 DRAM和通用应用且具有展频功能、断电模式的 PLL 时钟驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDCVF2505PWR
- 商品编号
- C139337
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 200MHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 5 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 输出偏斜 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 扩展频谱；内置锁相环；时钟监测与失效检测；多路扇出/隔离驱动 |
商品特性
- 锁相环时钟驱动器，适用于同步动态随机存取存储器和通用应用
- 兼容扩频时钟
- 工作频率：24 MHz 至 200 MHz
- 低抖动（周期间）：<150 ps（在66 MHz至200 MHz范围内）
- 将一个时钟输入分配到一组五个输出（CLKOUT 用于调整输入-输出延迟）
- 无输入时钟时，输出为三态
- 单3.3V电源供电
- 提供8引脚TSSOP和8引脚SOIC封装
- 关断模式下功耗小于100 mA（典型值）
- 内部反馈回路用于将输出与输入时钟同步
- 片上25-Ω串联阻尼电阻
- 集成RC PLL环路滤波器，无需外部组件
应用领域
- 同步 DRAM
- 工业应用
- 通用型零延迟时钟缓冲器
