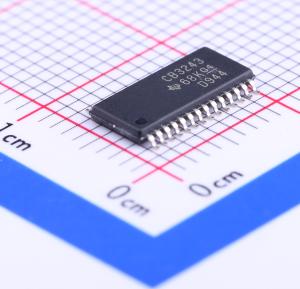

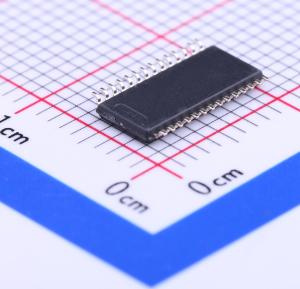

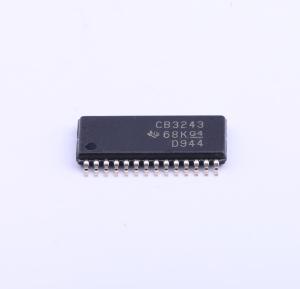

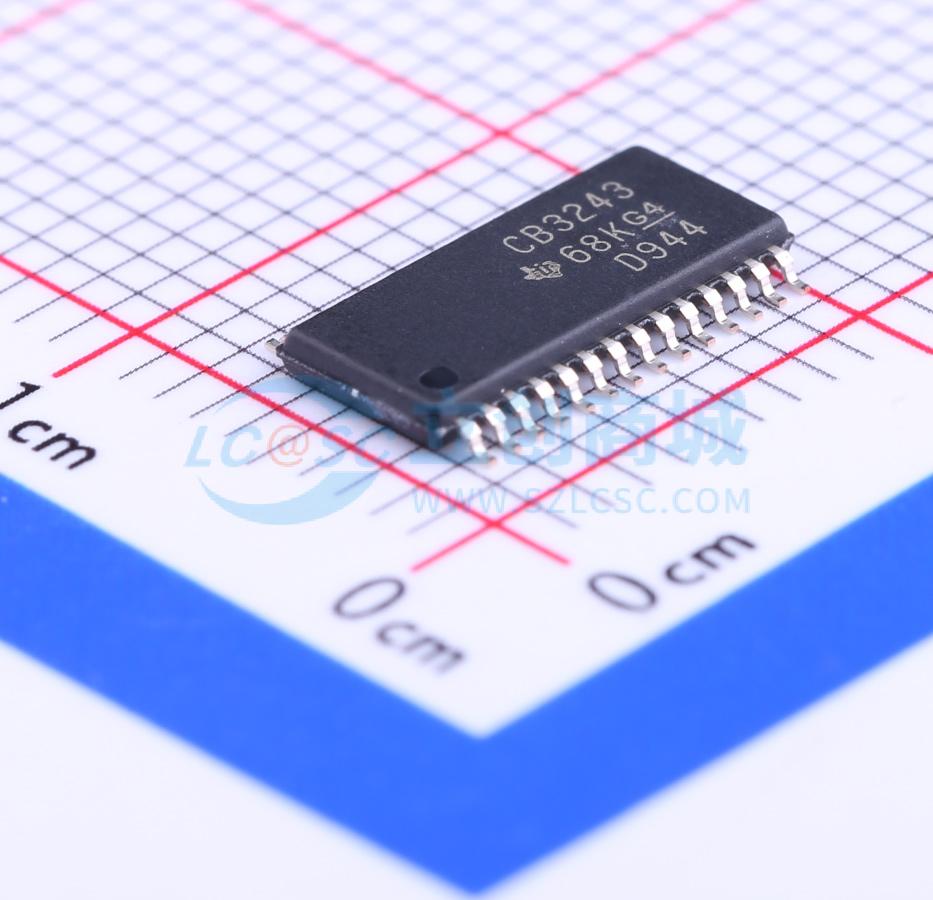

SN65C3243PWR

3-V至5.5-V多通道RS-232兼容线路驱动器/接收器，具备自动掉电功能和ESD保护

描述: SN65C3243 具有 ±15kV ESD 保护的 3V 至 5.5V 多通道 1Mbps RS-232 线路驱动器/接收器
品牌名称: TI(德州仪器)
商品型号: SN65C3243PWR
商品编号: C139341
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.385克(g)

商品参数

商品概述

SNx5C3243是符合RS-232标准的3V至5.5V多通道线路驱动器和接收器，包含三个线路驱动器、五个线路接收器和一个带±15kV ESD保护功能的双电荷泵电路，可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵配合四个小型外部电容器可支持3V至5.5V单电源供电，器件带有始终有效同相输出ROUT2B，可让使用振铃指示的应用在器件断电的情况下发送数据，器件的数据信号传输速率最高可达1Mbit/s，压摆率范围为24V/μs至150V/μs。

商品特性

支持3V至5.5V电源供电
带有始终有效同相接收器输出ROUT2B
典型待机电流为1μA
需要4×0.1μF外部电容器
可接受5V逻辑输入搭配3.3V电源
可与SN65C3238、SN75C3238互操作
支持250kbit/s至1Mbit/s的运行速度
使用人体放电模型HBM时，RS-232总线引脚ESD保护大于±15kV

应用领域

电池供电型系统
个人电子产品
笔记本电脑
便携式计算机
掌上电脑
手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	3
	接收器数	5
	数据速率	1Mbps
	工作电压	3V~5.5V

	属性	参数值
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.3mA
	功能特性	低功耗模式；唤醒功能
