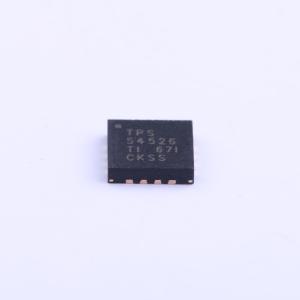

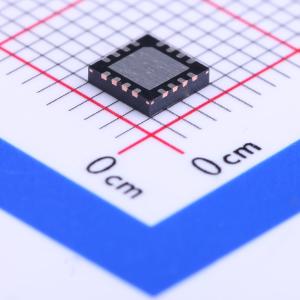

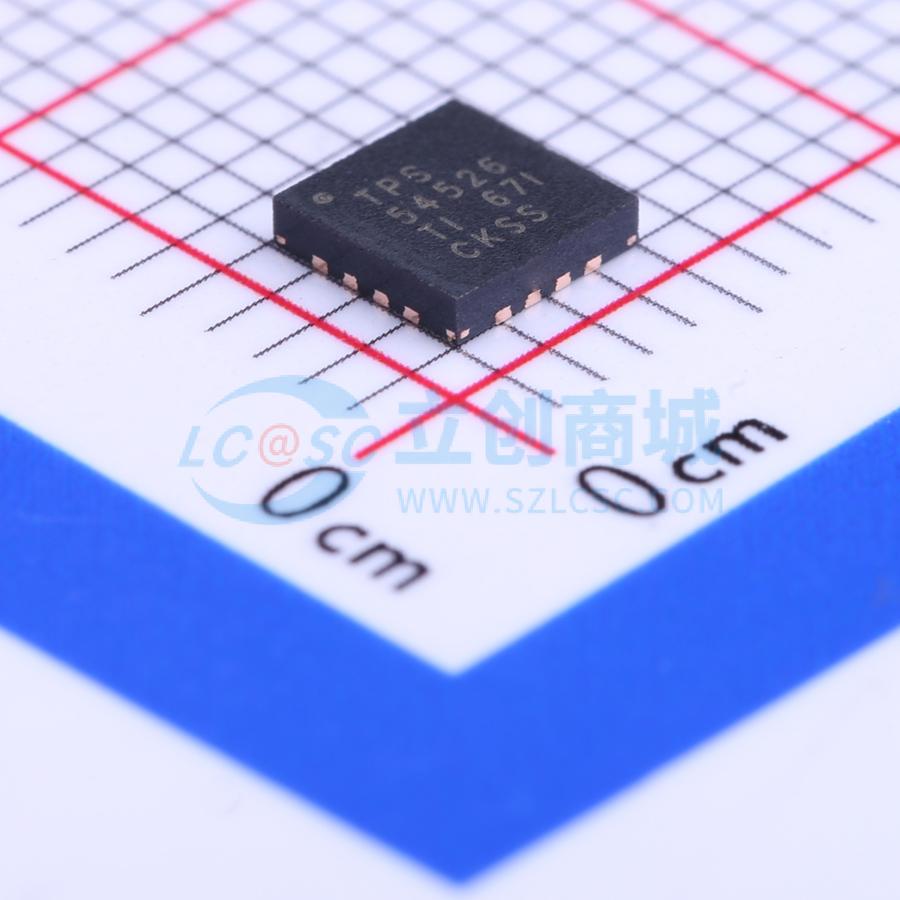

TPS54526RSAR

具有Eco-modeTM的4.5V至18V输入、5.5A同步降压转换器

描述: TPS54526是一款自适应接通时间D-CAP2TM模式同步降压转换器,具有4.5V至18V的输入电压范围和5.5A的输出电流。它支持快速瞬态响应和低输出纹波,适用于各种终端设备的电源总线调节器集。
品牌名称: TI(德州仪器)
商品型号: TPS54526RSAR
商品编号: C139345
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TPS54526 是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过成本有效、低组件数量、低待机电流解决方案来完成各种终端设备的电源总线调节器集。主控制环路采用D-CAP2™模式控制，无需外部补偿组件便可实现极快的瞬态响应。自适应接通时间控制可在更高负载状态下的脉宽调制(PWM) 模式与轻负载下的Eco-mode™工作之间实现无缝转换。Eco-mode™使TPS54526 能够在较轻负载状况下保持高效率。专有电路还可使该器件能够适应高分子钽固体电解电容器(POSCAP) 与高分子聚合物电容器(SP-CAP) 等低等效串联电阻(ESR) 输出电容器以及超低ESR 陶瓷电容器。工作输入电压介于4.8V 至18V VIN 之间。可在0.76V 至5.5V 的范围内对输出电压进行设定。此外，该器件还支持可调软启动时间与电源正常功能。采用14 引脚散热薄型小外形尺寸(HTSSOP) 封装与16 引脚四方扁平无引线(QFN) 封装，设计运行温度范围从 -40°C 到85°C 。

商品特性

D-CAP2™模式支持快速瞬态响应低输出纹波，支持陶瓷输出电容器
宽VIN输入电压范围：4.5V 至18V
输出电压范围：0.76V 至5.5V
高效率集成型场效应晶体管(FET)
针对更低占空比应用进行了优化，支持63mΩ（高侧）与33mΩ（低侧）
关断时的高效率，流耗不足10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz 开关频率(fSW)
逐周期限流
电源正常输出
自动跳跃Eco-mode™模式，以在轻负载时实现高效率

应用领域

低电压系统的广泛应用
数字电视电源
高清Blu-ray Disc播放器
网络家庭终端设备
数字机顶盒(STB)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	5.5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
