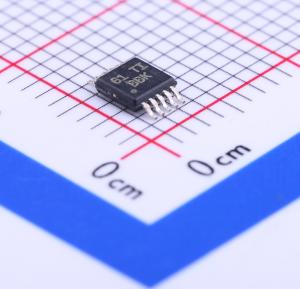

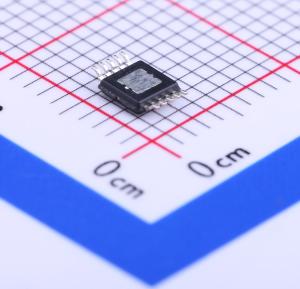

TPS62020DGQ

600mA/1.25MHz高效降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62020是一款高效率同步降压转换器,适用于电池供电的便携式应用。该设备支持高达600mA的负载电流,输入电压范围为2.5V至6.0V,输出电压范围为0.7V至6.0V。具有低静态电流（18μA）和高效率（最高可达95%）。
品牌名称: TI(德州仪器)
商品型号: TPS62020DGQ
商品编号: C139339
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.141克(g)

商品参数

商品概述

TPS6202x是一款高效率同步降压DC-DC转换器，专为电池供电的便携式应用进行了优化。非常适合由单节锂离子电池或三节镍氢/镍镉电池供电的便携式应用。输出电压范围从6.0V到0.7V，支持PDA、口袋PC以及笔记本和亚笔记本电脑中的低压DSP和处理器。TPS6202x在1.25MHz的固定开关频率下工作，并在轻负载电流时进入节能模式以在整个负载电流范围内保持高效率。对于低噪声应用，可以通过将MODE引脚拉高来强制器件进入固定频率PWM模式。TPS6202x与TPS62021之间的区别在于MODE引脚的逻辑电平。TPS62021具有低电平有效的MODE引脚。TPS6202x支持高达600mA的负载电流。

商品特性

高达95%的转换效率
典型静态电流：18 μA
负载电流：600 mA
工作输入电压范围：2.5 V至6.0 V
开关频率：1.25 MHz
在轻负载电流下可调节和固定输出电压节能模式操作
TPS62021上的低电平有效的MODE引脚
100%占空比实现最低压降
内部软启动
动态输出电压定位
热关断
短路保护
10引脚MSOP PowerPad封装
10引脚QFN 3 X 3 mm封装

应用领域

掌上电脑、掌上电脑和个人手机
USB供电调制解调器
CPU和DSP
PC卡和笔记本电脑
xDSL应用
标准的5V到3.3V转换

优惠活动

购买数量

(80个/管，最小起订量 1 个)

个

起订量：1 个80个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	700mV~6V
	输出电流	600mA
	开关频率	1.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
