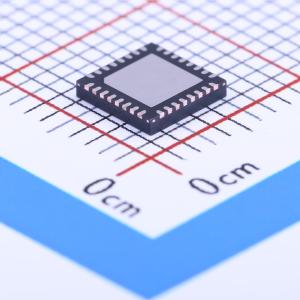

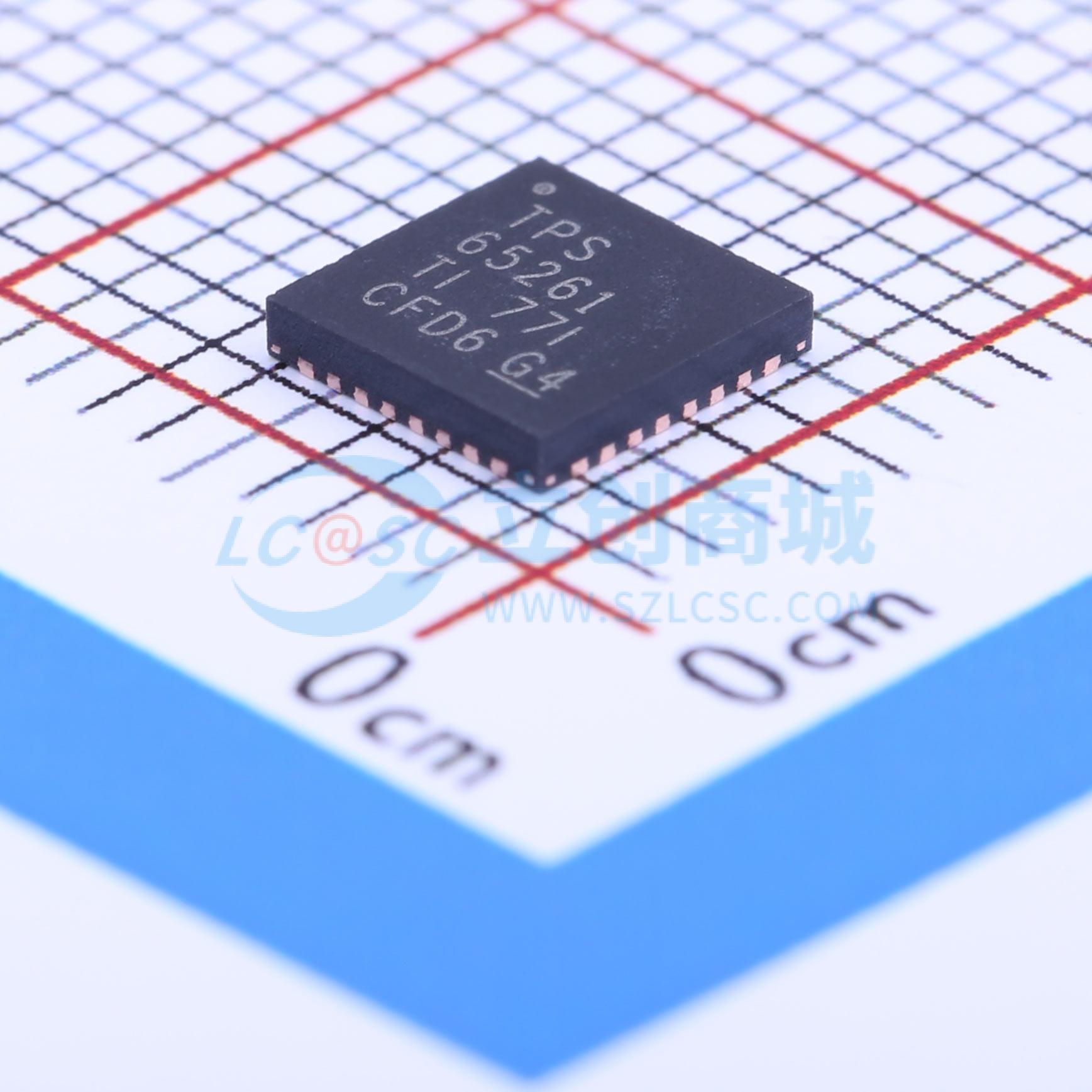

TPS65261RHBR
TPS65261 4.5V至18V输入电压、3A/2A/2A输出电流三路同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65261 是一款单片三路同步降压转换器,支持4.5V至18V的输入电压范围,每路输出电流分别为3A、2A、2A。该转换器采用峰值电流模式控制,简化了外部环路补偿。其宽泛的开关频率范围（250kHz至2MHz）允许优化系统噪声。TPS65261 还具备自动电源序列、脉冲跳跃模式（PSM）轻载高效率、过压保护、过流保护和过温保护等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65261RHBR
- 商品编号
- C138722
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A；2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 605uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS65261、TPS65261-1 是一款单片三路同步降压转换器，输出电流分别为3A/2A/2A。宽输入电压范围为4.5V至18V，涵盖了从5V、9V、12V或15V电源总线工作的大多数中间总线电压。该转换器采用恒定频率峰值电流模式设计，旨在简化其应用，同时让设计师能够根据目标应用优化系统。通过外部电阻，可以将转换器的开关频率调整在250kHz至2MHz之间。Buck1与Buck2、3之间的180°异相操作（Buck2和3同相运行）最小化了对输入滤波器的要求。
TPS65261、TPS65261-1 通过将MODE引脚连接到V7V并配置EN1/2/3引脚来实现自动电源序列。该设备还具有开漏RESET信号以监控断电情况。
在轻负载下，TPS65261自动进入脉冲跳过模式（PSM），而TPS65261-1则进入强制连续电流模式（FCC）。PSM模式通过减少轻负载下的开关损耗提供高效率，FCC模式则减少了噪声敏感性和射频干扰。
该设备具备过压保护、过流和短路保护以及过温保护功能。当任何输出电压超出调节范围时，电源良好引脚会发出信号。
应用领域
- 数字电视
- 机顶盒
- 家庭网关和接入点网络
- 无线路由器
- 监控POS机
