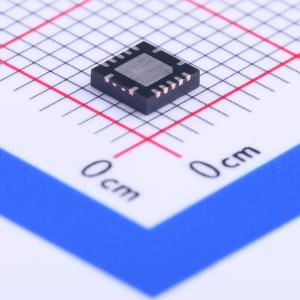

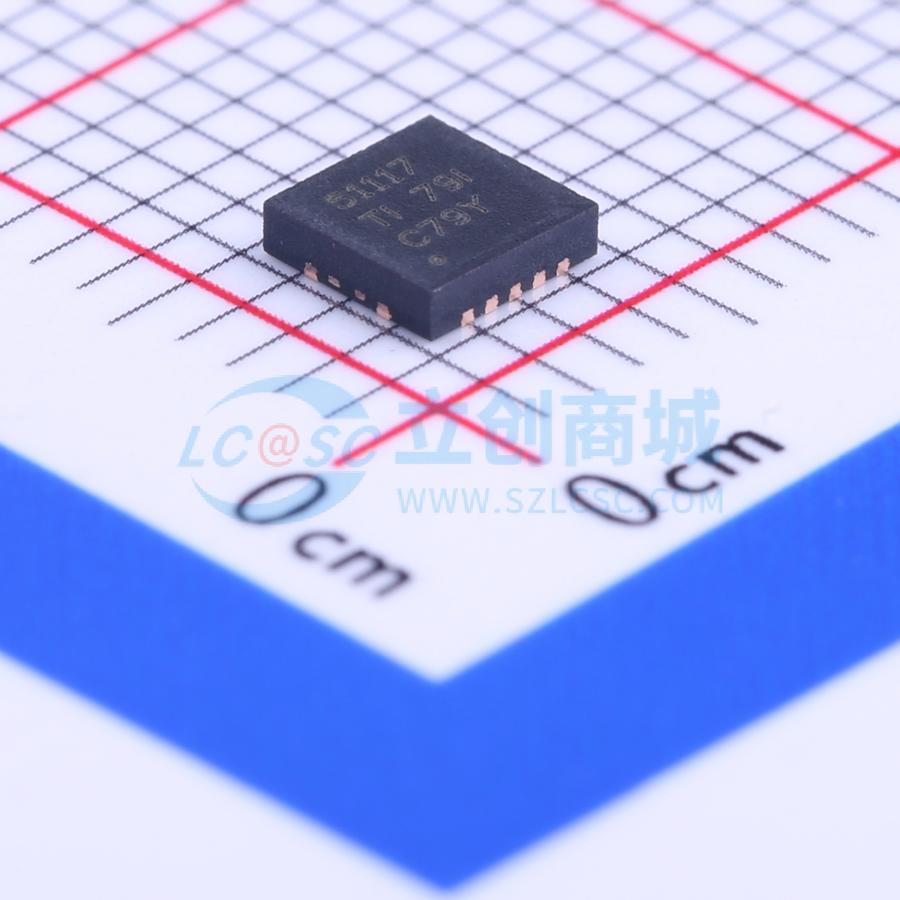

TPS51117RGYR

TPS51117同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51117是一款高效率、低功耗的同步降压控制器,适用于笔记本电脑中的POL电压调节。该控制器采用自适应导通时间D-CAP模式,提供易用性、低外部组件数量和快速瞬态响应。支持自动跳过模式和PWM模式,适用于低噪声操作。
品牌名称: TI(德州仪器)
商品型号: TPS51117RGYR
商品编号: C139293
商品封装: VQFN-14-EP(4x4)
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

商品概述

TPS51117器件是一款经济高效的同步降压控制器，用于笔记本电脑应用中的负载点（POL）电压调节。该控制器专门用于自适应导通时间D-CAP模式操作。此模式使用方便、外部元件数量少且瞬态响应快。可选择自动跳过模式以在低至毫安级负载范围内实现高效率，或选择仅PWM模式以实现低噪声运行。正过流和负过流保护的电流检测方案采用无损低端RDS（on）检测并结合温度补偿。该器件从另一个稳压器（如TPS51120或TPS51020）获取5V（4.5V至5.5V）电源。转换输入可以是VBAT或5V电源轨，范围为1.8V至28V，输出电压范围为0.75V至5.5V。 TPS51117采用14引脚VQFN或14引脚TSSOP封装，工作温度范围为-40℃至85℃。

商品特性

高效率、低功耗，典型关断电流4.5μA
固定频率仿真导通时间控制，可在100kHz至550kHz范围内调节
具有100ns负载阶跃响应的D-CAP™模式
初始参考精度<1%
输出电压范围：0.75V至5.5V
宽输入电压范围：1.8V至28V
可选自动跳过/仅PWM操作
温度补偿（4500ppm/℃）
低端RDS（on）过流检测
负过流限制
集成升压二极管
集成过压保护（OVP）/欠压保护（UVP）和热关断功能
电源正常信号
内部1.2ms电压软启动
集成输出放电（软关断）

应用领域

笔记本电脑
I/O电源
系统电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~5.5V
	输出电压	750mV~5.5V
	输出电流	-
	开关频率	550kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
