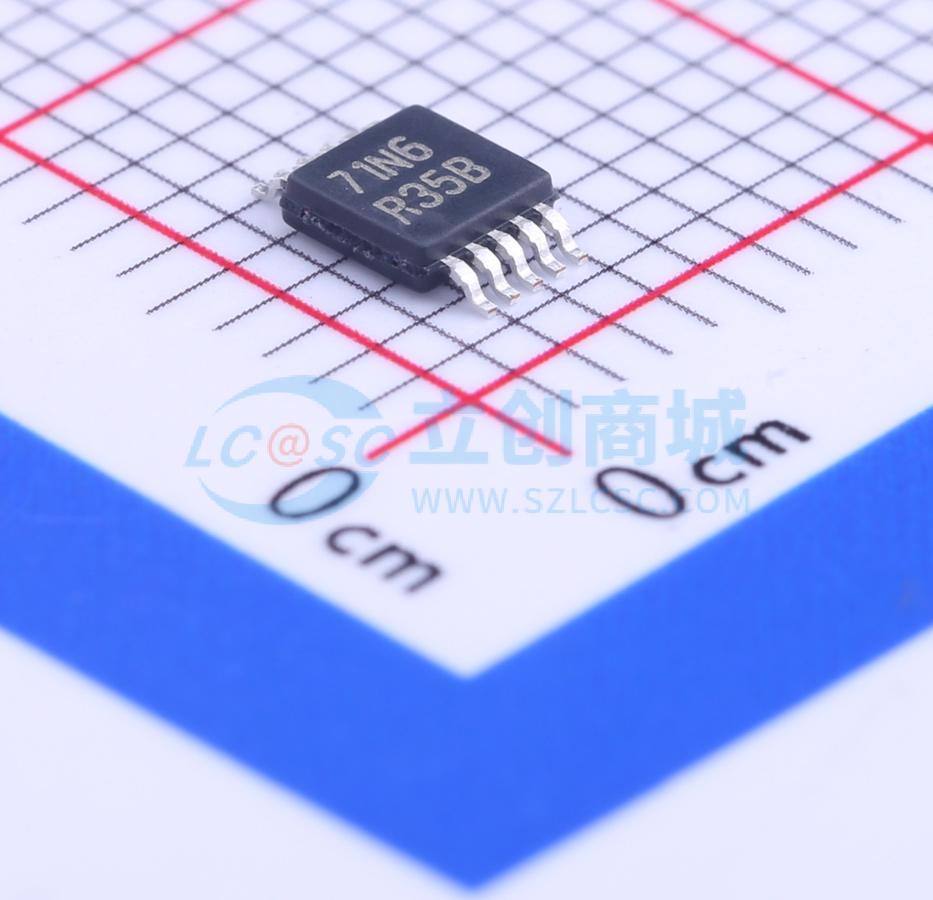

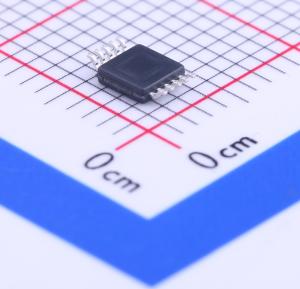

温馨提醒：图片仅供参考，商品以实物为准

LM3704XCMM-308/NOPB

LM3704 电压监视器带掉电输入、低压输出和手动复位

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3704 具有电源故障输入、低电平线路输出和手动复位功能的电压监控器和复位 IC
品牌名称: TI(德州仪器)
商品型号: LM3704XCMM-308/NOPB
商品编号: C139310
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

LM3704是一款功能丰富、易于使用的电压监控器。它提供推挽和开漏两种配置，在不同温度下精度高达±2%。 LM3704的特性包括手动复位、低电平输出和电源故障输入检测。电源故障输入可对第二个可配置电源轨进行监控，有助于检测上游故障。低电平输出用作第二个中断线，用于指示VCC（1.02×VRST）下降。

商品特性

提供3.08 V和2.32 V的可选阈值电压
无需外部组件
手动复位输入
提供开漏和推挽两种配置
复位超时延迟为200 ms
独立的电源故障比较器
室温下复位阈值精度为±0.5%
不同温度下复位阈值精度为±2%
ICC电源电流为28 μA

应用领域

嵌入式控制器和处理器
智能仪器
汽车系统
关键微处理器电源监控

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	简单复位/加电复位
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.08V

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	140ms
	工作温度	-40℃~+85℃@(TJ)
	静态电流(Iq)	28uA
