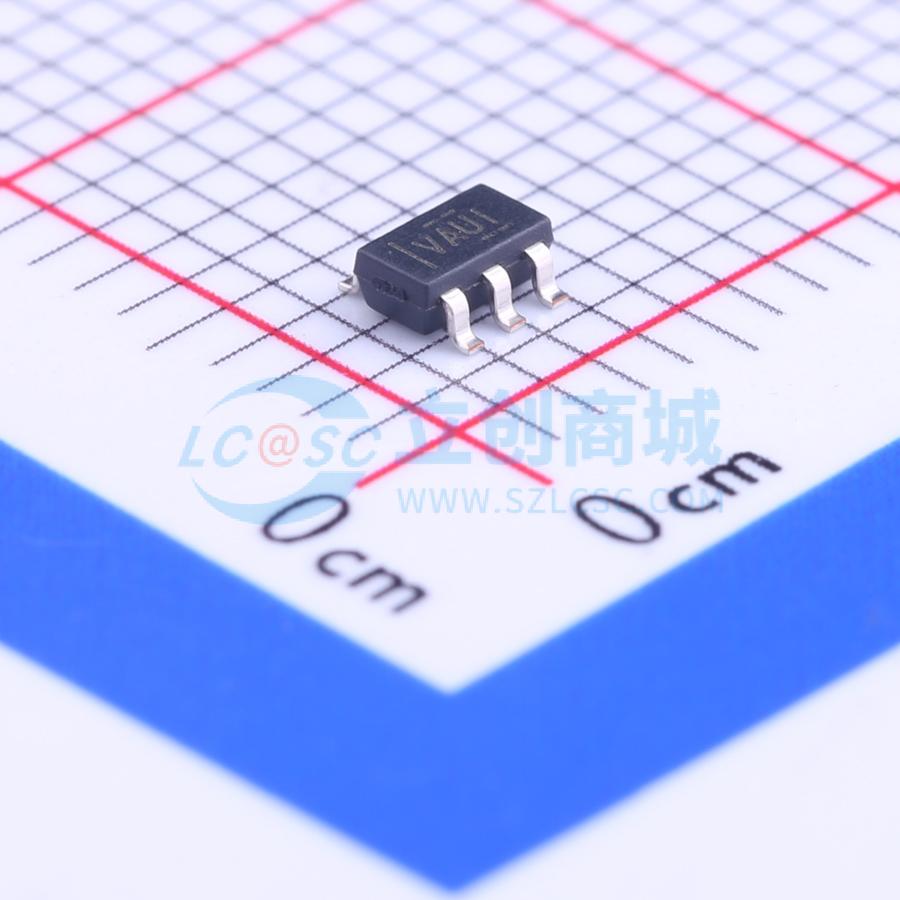

温馨提醒：图片仅供参考，商品以实物为准
TLV2470IDBVR
每通道600μA、2.8MHz、轨到轨输入/输出、带关断功能的高驱动运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2470 具有关断功能的单通道、6V、2.8MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2470IDBVR
- 商品编号
- C139320
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 2.8MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 输入偏置电流(Ib) | 2.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~6V | |
| 双电源(Vee~Vcc) | 1.35V~3V；-3V~-1.35V |
商品概述
TLV247x 是一系列 CMOS 轨到轨输入/输出运算放大器，为电源电流与交流性能之间的平衡设定了新的性能标准。这些器件每个通道仅消耗 600μA 电流，同时提供 2.8MHz 的增益带宽积。除了提升交流性能外，该放大器还具备高输出驱动能力，解决了早期微功耗运算放大器的一个主要缺点。在驱动 10mA 负载时，TLV247x 的输出可在距每个电源轨 180mV 范围内摆动。对于非轨到轨输出（RRO）应用，TLV247x 在距电源轨 500mV 时可提供 ±35mA 的电流。在低压应用中，输入和输出均可实现轨到轨摆动，以增加动态范围。这种性能使 TLV247x 系列非常适合用于传感器接口、便携式医疗设备和其他数据采集电路。 该系列中的三款产品（TLV2470/3/5）提供关断引脚，可在便携式应用中节省电池电量。关断期间，输出处于高阻抗状态，放大器每个通道仅消耗 350nA 电流。该系列产品在 3V 和 5V 电源电压下，可在扩展的工业温度范围（-40℃ 至 +125℃）内完全满足规格要求。单通道和双通道器件提供 SOT23 和 MSOP 封装，四通道器件提供 TSSOP 封装。TLV2470 在 SOT23-6 封装中集成了带有关断功能的放大器，非常适合用于对功率敏感的高密度电路。
商品特性
- CMOS 轨到轨输入/输出
- 输入偏置电流：2.5pA
- 低电源电流：600μA/通道
- 超低功耗关断模式：3V 时 IDD(SHDN)：350nA/通道；5V 时 IDD(SHDN)：1000nA/通道
- 增益带宽积：2.8MHz
- 高输出驱动能力：
- 180mV 时 ±10mA
- 500mV 时 ±35mA
- 输入失调电压：250μV（典型值）
- 电源电压范围：2.7V 至 6V
- 超小封装
- SOT23-5 或 -6（TLV2470/1）
- MSOP-8 或 -10（TLV2472/3）
应用领域
- 传感器接口
- 便携式医疗设备
- 其他数据采集电路
