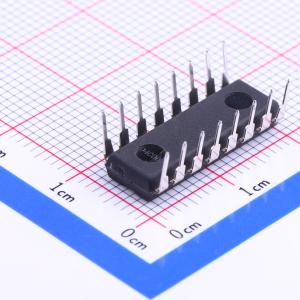

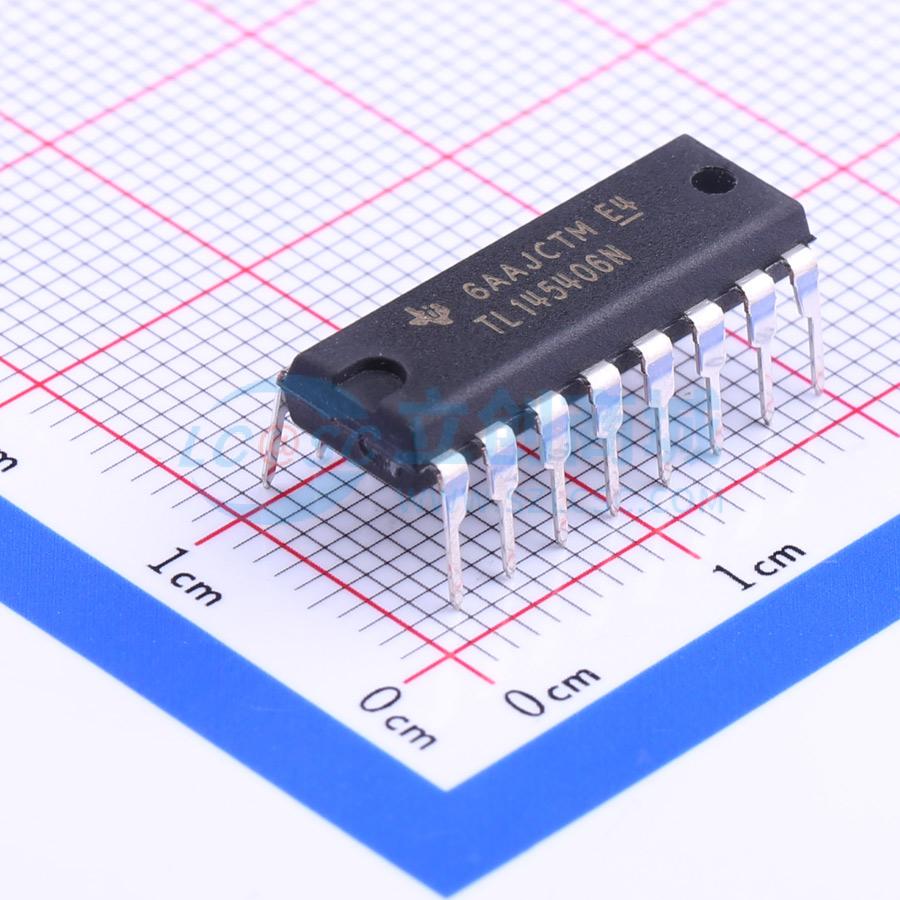

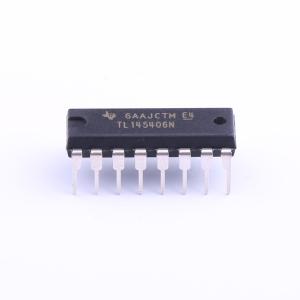

温馨提醒：图片仅供参考，商品以实物为准
TL145406N
TRIPLERS-232驱动器/接收器
- 描述
- TL145406是一款包含三个独立驱动器和接收器的双极器件，用于数据终端设备(DTE)与数据电路终止设备(DCE)之间的接口。它符合TIA/EIA-232-F和ITU V.28标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL145406N
- 商品编号
- C139327
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 3 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 静电保护 | ±5kV | |
| 有无电荷泵 | 无 | |
| 工作温度 | 0℃~+70℃ |
商品概述
TL145406是一款双极型器件，包含三个独立的驱动器和接收器，用于实现数据终端设备（DTE）与数据电路终接设备（DCE）的接口连接。TL145406的驱动器和接收器分别与SN75188四通道驱动器和SN75189A四通道接收器类似。其引脚排列与SN75C1406的直通式设计相匹配，以减少所需的电路板空间并便于互连。与SN75C1406相比，TL145406的双极型电路和处理方式在静态功耗和外部无源元件方面有所牺牲，但为该功能提供了一种坚固且低成本的解决方案。
TL145406符合TIA/EIA - 232 - F和国际电信联盟（原国际电报电话咨询委员会）V.28标准的要求。这些标准适用于主机计算机与外设之间最高20 kbit/s信号速率的数据交换。TL145406的开关速度足够快，在较低电容负载（较短电缆）的情况下可支持高达120 kbit/s的速率。除非设计者能够控制电缆以及两端的接口电路，否则无法保证在更高信号速率下的互操作性。若要在高达120 kbit/s的信号速率下实现互操作性，建议使用TIA/EIA - 423 - B（国际电信联盟V.10）和TIA/EIA - 422 - B（国际电信联盟V.11）标准。
TL145406的工作温度范围为0℃至70℃。
