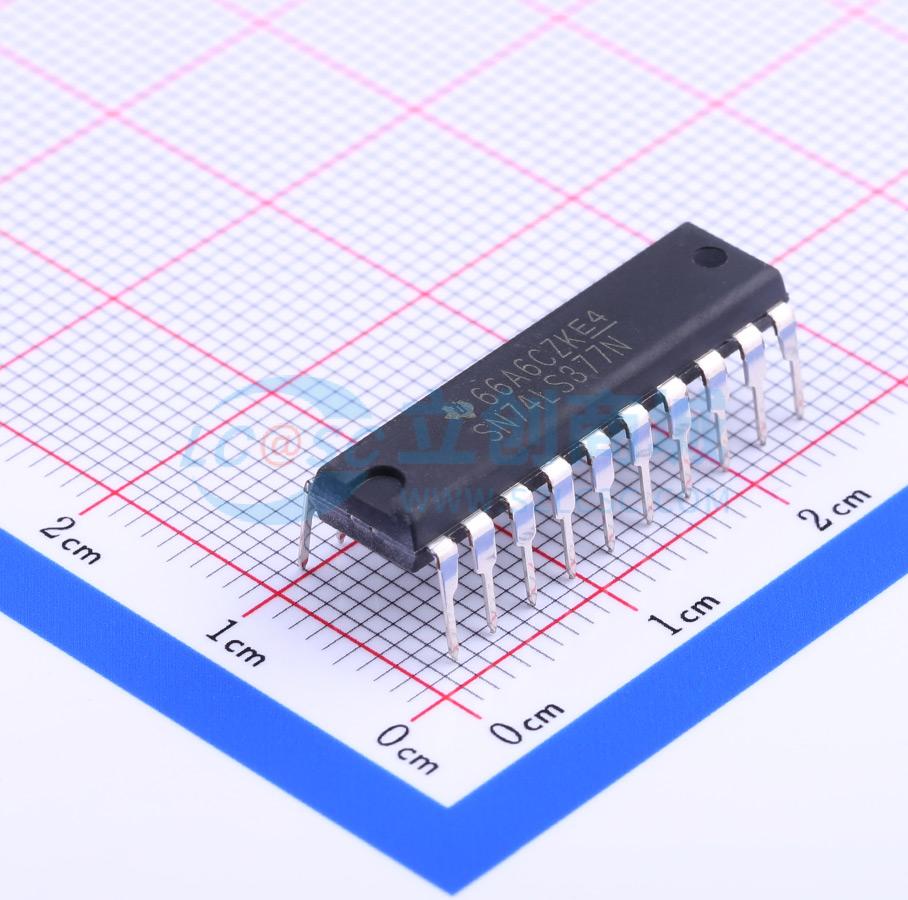

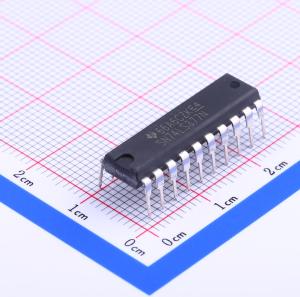

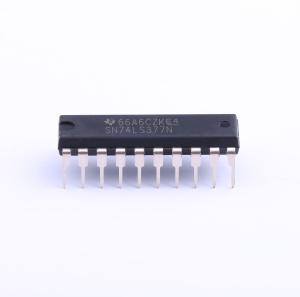

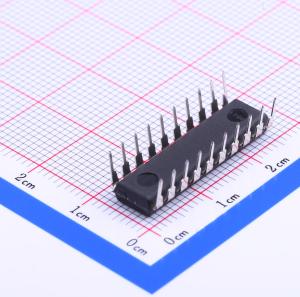

SN74LS377N
八进制、十六进制和四进制带使能的D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS377 具有时钟使能端的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS377N
- 商品编号
- C139326
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 40MHz | |
| 功能 | 使能 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 27ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LS系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 静态电流(Iq) | 28mA | |
| 输入电容 | - | |
| 工作温度 | 0℃~+70℃ | |
| 同步/异步 | - | |
| 建立时间 | 20ns | |
| 保持时间 | 5ns |
商品概述
是单片正边沿触发触发器，采用TTL电路实现带有使能输入的D型触发器逻辑。LS377、LS378和LS379分别对应类似器件，采用公共使能而非公共清零。当使能输入为低电平时，满足建立时间要求的D端输入信息会在时钟脉冲的上升沿传输到Q输出端。
商品特性
- LS377包含8个触发器，LS378包含6个触发器，均为单轨输出
- LS379包含4个触发器，为双轨输出
- 每个触发器配备独立数据输入
- 时钟触发发生在特定电压电平，与上升沿脉冲的过渡时间无直接关联
- 时钟输入处于高电平或低电平时，D端输入信号不会对输出产生影响
- 电路设计可防止使能输入的转换引发错误触发
- 可保证在0~30MHz时钟频率范围内正常响应，典型最大时钟频率为40MHz
- 每个触发器典型功耗为10毫瓦
- 提供多种封装适配不同型号
- 数据输入等效电阻标称值：LS379为30kΩ，其余型号为25kΩ
- 时钟输入等效电阻标称值：LS379为17kΩ，其余型号为20kΩ
- 使能输入等效电阻标称值：LS379为25kΩ，其余型号为20kΩ
- 最大额定值：电源电压VCC 7V，输入电压7V
- 工作自由空气温度范围：SN54LS系列为-55℃~125℃，SN74LS系列为0℃~70℃
- 存储温度范围为-65℃~150℃
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
