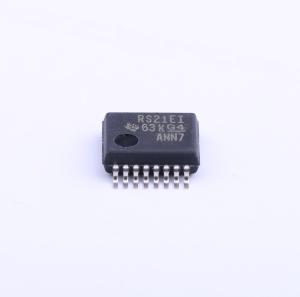

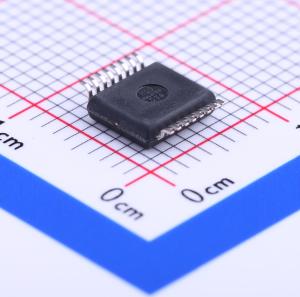

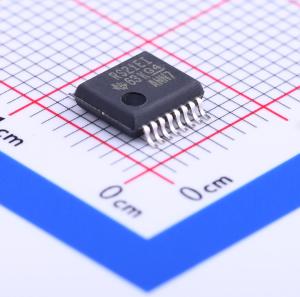

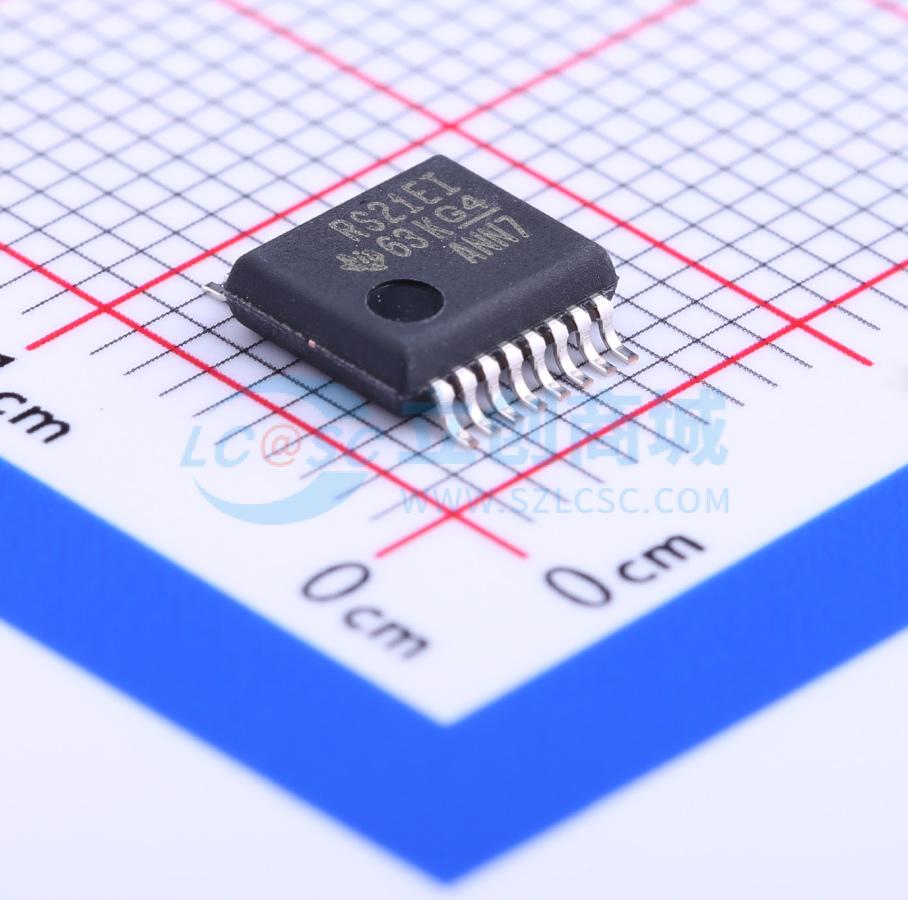

温馨提醒：图片仅供参考，商品以实物为准

TRS3221EIDBR

3V至5.5V单通道RS-232线路驱动器/接收器，带±15-kV IEC ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道RS-232线路驱动器/接收器，支持3V至5.5V供电，具有±15-kV IEC ESD保护。
品牌名称: TI(德州仪器)
商品型号: TRS3221EIDBR
商品编号: C139315
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

TRS3221E是一款单驱动器、单接收器的RS - 232解决方案，采用单V_CC电源供电。RS - 232引脚提供IEC 61000 - 4 - 2静电放电（ESD）保护。该器件符合TIA/EIA - 232 - F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容支持其采用3 V至5.5 V单电源供电。这些器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON引脚为低电平且FORCEOFF引脚为高电平时，自动掉电功能开启。在此操作模式下，如果器件在接收器输入端未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果将FORCEOFF引脚置为低电平且EN引脚为高电平，则驱动器和接收器都将关闭，电源电流降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。当FORCEON和FORCEOFF引脚均为高电平时，可禁用自动掉电功能。

启用自动掉电功能后，当有效的信号施加到接收器输入端时，器件将自动激活。如果接收器输入端存在RS - 232信号，INVALID输出端会通知用户。如果接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID输出为高电平（有效数据）。如果接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID输出为低电平（无效数据）。

商品特性

RS - 232引脚ESD保护：±15 kV人体模型（HBM）；±8 kV（IEC 61000 - 4 - 2，接触放电）；±15 kV（IEC 61000 - 4 - 2，空气间隙放电）
符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
采用3 V至5.5 V V_CC电源供电
数据传输速率最高可达250 kbit/s
一个驱动器和一个接收器
典型待机电流低至1 μA
外部电容：4×0.1 μF
采用3.3 V电源时可接受5 V逻辑输入
有引脚兼容的高速替代器件（1 Mbit/s）：TRSF3221E
自动掉电功能可自动禁用驱动器以节省功耗

应用领域

电池供电、手持和便携式设备
个人数字助理（PDA）和掌上电脑
笔记本电脑、超便携笔记本和膝上型电脑
数码相机
移动电话和无线设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
