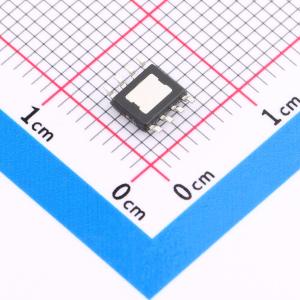

温馨提醒：图片仅供参考，商品以实物为准

TPS54428DDAR

降压型 4A 4.5V~18V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54428是一款4.5V至18V输入电压范围的4A同步降压转换器,采用D-CAP2TM模式控制,支持快速瞬态响应和低输出纹波。集成高效率场效应晶体管,支持陶瓷输出电容器,具有Eco-modeTM功能,可在轻负载下实现高效率。
品牌名称: TI(德州仪器)
商品型号: TPS54428DDAR
商品编号: C138717
商品封装: HSOP-8-EP
包装方式: 编带
商品毛重: 0.223克(g)

商品参数

商品概述

TPS54428是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过一个成本有效、低组件数量、低待机电流解决方案来完成多种终端设备的电源总线调节器集。主控制环路采用D-CAP2™模式控制，在无需外部补偿组件的情况下即可实现快速瞬态响应。自适应接通时间控制支持较高负载状态下的脉宽调制(PWM) 模式与轻负载下的Eco-mode™运行之间的无缝转换。Eco-mode™使TPS54428能够在较轻负载条件下保持高效率。一个专有电路，使得器件能够采用诸如高分子有机半导体固体电容器(POSCAP) 或高分子聚合物电容器(SP-CAP) 等低等效串联电阻(ESR) 输出电容器，以及超低ESR陶瓷电容器。该器件的工作输入电压介于4.5V至18V VIN输入之间，可在0.76V至7.0V的范围内设定输出电压。此器件还特有一个可调软启动时间。采用8引脚DDA封装和10引脚DRC封装，并设计成在 -40°C到85°C的环境温度范围内运行。

商品特性

D-CAP2™模式支持快速瞬态响应
低输出纹波，支持陶瓷输出电容器
宽泛的输入电压范围：4.5V至18V
输出电压范围：0.76V至7.0V
高效率集成型场效应晶体管(FET)
针对较低占空比应用进行了优化
-70mΩ（高侧）与53mΩ（低侧）
关断时的高效率，流耗不足10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz开关频率(fSW)
逐周期过流限制
可在轻负载下实现高效率的自动跳跃Eco-mode™

应用领域

低电压系统的广泛应用
数字电视电源
高清Blu-ray Disc播放器
网络家庭终端设备
数字机顶盒(STB)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	4A
	开关频率	650kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
