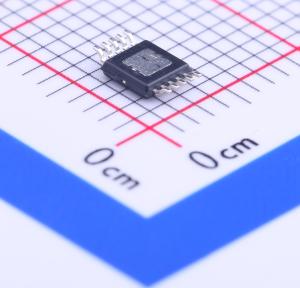

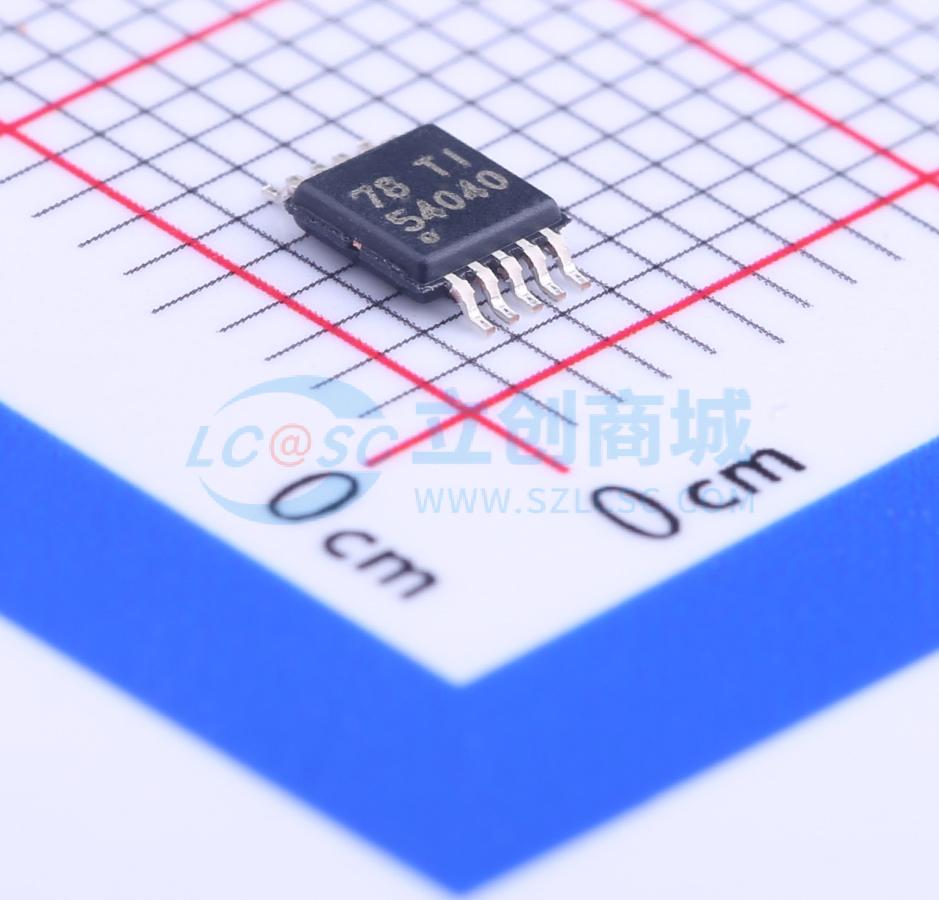

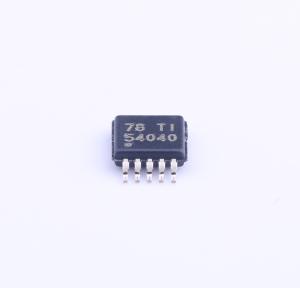

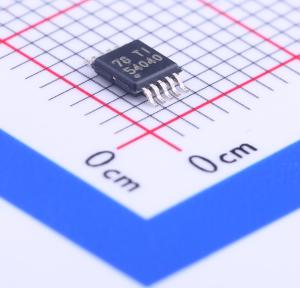

TPS54040DGQR

TPS54040 器件是一款42V、0.5A的降压（buck）稳压器，内置高边n沟道MOSFET。为了在线路和负载瞬态期间提高性能，采用恒定频率、电流模式控制，减少了输出电容并简化了外部频率补偿设计。100kHz至2500kHz的宽开关频率范围允许在选择输出滤波组件时优化效率和尺寸。通过连接到RT/CLK引脚的接地电阻来调整开关频率。RT/CLK引脚上有一个内部锁相环（PLL），用于将电源开关开启与外部系统时钟的下降沿同步。

TPS54040的默认启动电压约为2.5V。EN引脚有一个内部上拉电流源，可以通过两个外部电阻来调整输入电压欠压锁定（UVLO）阈值。此外，上拉电流提供了默认条件。当EN引脚悬空时，器件将工作。在不进行开关且无负载的情况下，工作电流为116μA。当器件禁用时，供电电流为1.3μA。

集成的200mΩ高边MOSFET允许设计出能够向负载提供0.5安培连续电流的高效电源。TPS54040通过集成自举充电二极管减少了外部元件数量。集成高边MOSFET的偏置电压由BOOT到PH引脚上的电容器提供。自举电容器电压由一个UVLO电路监控，当自举电压低于预设阈值时，高边MOSFET将关闭。由于自举UVLO，TPS54040可以在高占空比下工作。输出电压可以降至低至0.8V参考电压。

TPS54040具有一个电源良好比较器（PWRGD），当调节后的输出电压小于标称输出电压的92%或大于109%时，该比较器会发出信号。PWRGD引脚是一个开漏输出，在VSENSE引脚电压位于标称输出电压的94%至107%之间时解除信号，这样在使用上拉电阻时引脚可以变为高电平。

TPS54040通过利用过压（OV）电源良好比较器最小化过高的输出过压瞬变。当OV比较器激活时，高边MOSFET被关闭，并且直到输出电压低于107%之前不会重新开启。

SS/TR（慢启动/跟踪）引脚用于最小化启动电流或在加电过程中提供电源排序。一个小值电容器应连接到该引脚以调整慢启动时间。对于关键的电源排序要求，可以将一个分压电阻连接到该引脚。在输出加电前，SS/TR引脚会被放电。这种放电确保了在发生过温故障、UVLO故障或禁用状态后可重复重启。

TPS54040还在过载条件下通过过载恢复电路对慢启动电容器放电。一旦故障条件消除，过载恢复电路将从故障电压开始慢启动输出，直至达到标称调节电压。频率折返电路在启动和过流故障条件下降低开关频率，以帮助控制电感电流。

• 12V和24V工业及商用低功耗系统
• 零配件汽车附件：视频、GPS、娱乐
