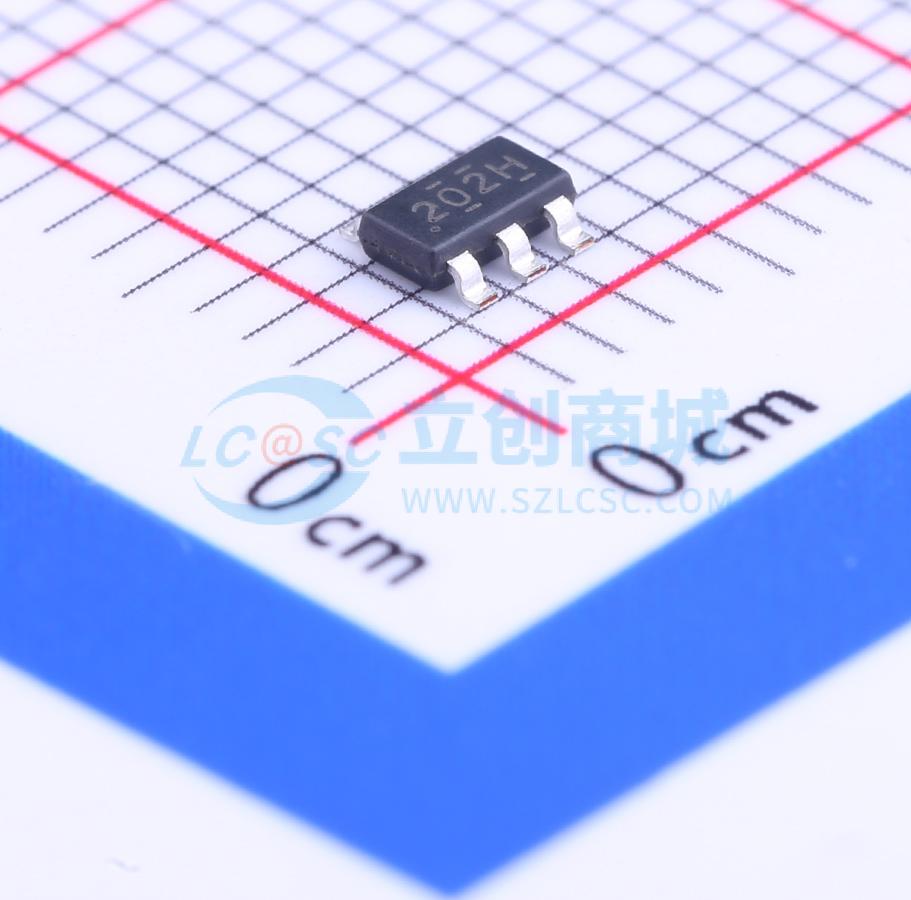

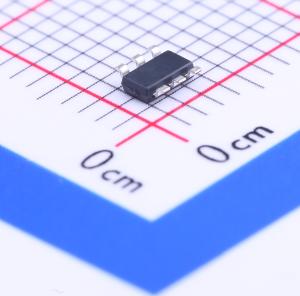

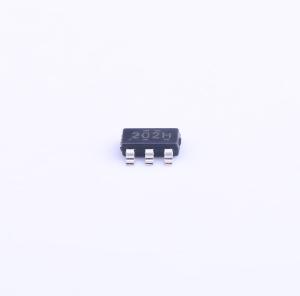

温馨提醒：图片仅供参考，商品以实物为准
TPS54202HDDCT
4.5V至28V输入、2A输出、同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54202H是一款输入电压范围为4.5V至28V的2A同步降压转换器。该器件包含两个集成式开关场效应晶体管(MOSFET),持续输出电流为2A。具有内部回路补偿和5ms内部软启动功能,可降低组件数。采用SOT-23封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54202HDDCT
- 商品编号
- C134129
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 596mV~28V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54202H是一款输入电压范围为4.5V至28V的2A同步降压转换器。该器件包含两个集成式开关场效应晶体管(FET) 并且具备内部回路补偿和5ms内部软启动功能，可降低组件数。 通过集成MOSFET并采用SOT - 23封装，TPS54202H获得了高功率密度，并且在印刷电路板(PCB)上的占用空间非常小。 高级Eco - mode实现以最大限度提高了轻负载效率并降低了功率损耗。 高侧MOSFET上的逐周期电流限制功能可在过载条件下保护转换器并通过防止电流失控的低侧MOSFET续流电流限制功能实现功能增强。当过流持续时间超出预设时间时，将触发断续模式保护功能。
商品特性
- 4.5V至28V的宽输入电压范围
- 集成148mΩ和78mΩ金属氧化物半导体场效应晶体管(MOSFET)，持续输出电流为2A
- 关断电流低至2μA，静态电流为45μA
- 内部5ms软启动
- 500kHz固定开关频率
- 高级Eco - mode™脉冲跳跃
- 峰值电流模式控制
- 内部回路补偿
- 采用断续模式为两个MOSFET提供过流保护
- 过压保护
- 热关断
- 小外形尺寸晶体管(SOT) - 23 (6)封装
应用领域
- 12V和24V分布式电源总线供电
- 工业应用
- 白色家电
- 消费类应用
- 音频机顶盒(STB)、数字电视(DTV)、打印机
