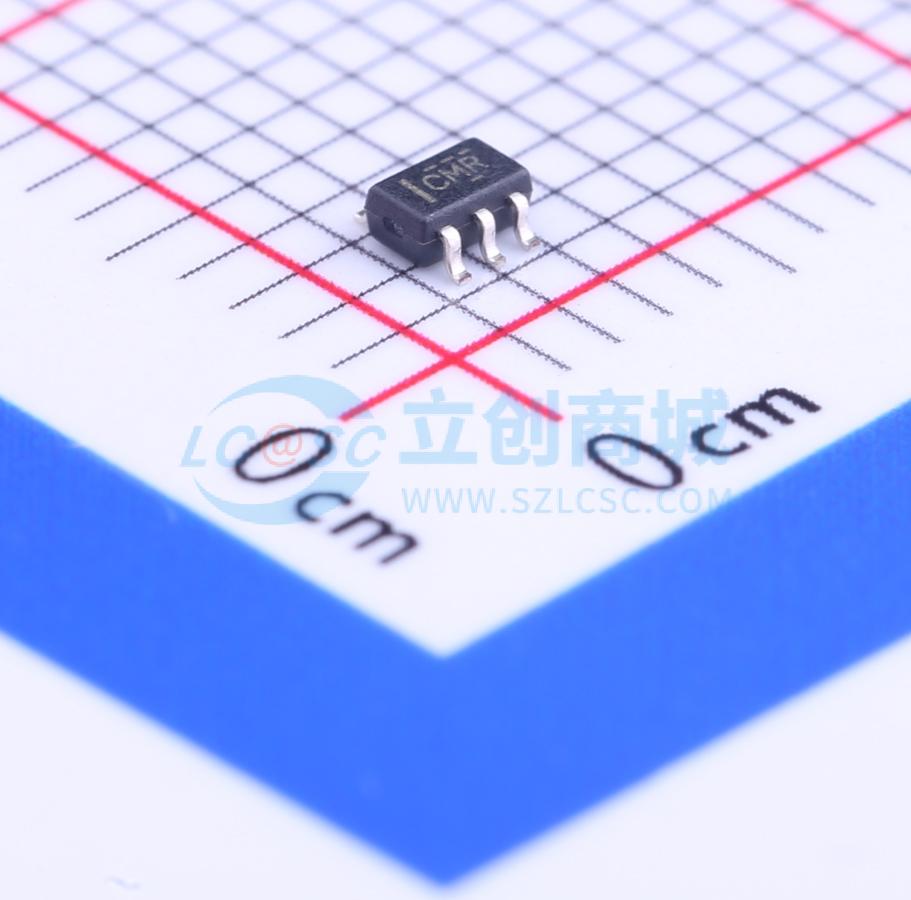

温馨提醒：图片仅供参考，商品以实物为准

1P1G125QDCKRQ1

三态输出，单路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G125-Q1 具有三态输出的汽车类单路 1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: 1P1G125QDCKRQ1
商品编号: C134142
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

这是一款带三态输出的单总线缓冲门，型号为SN74LVC1G125，是带三态输出的单路线路驱动器，当输出使能输入为高电平时输出禁用。该器件支持电源电压1.65V~5.5V工作范围，完全支持部分掉电应用，相关电路可在器件掉电时禁用输出，防止损坏器件的反向电流。为确保上电或断电过程中保持高阻态，输出使能端需要通过上拉电阻连接至电源电压，电阻的最小值由驱动器的灌流能力决定。

商品特性

支持5V电源电压工作
输入可承受最高5.5V电压
功耗低，电源电流最大值为10μA
3.3V条件下输出驱动能力为±24mA
支持部分掉电模式操作
闭锁性能超过100mA，符合JESD 78 II类标准
ESD保护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

汽车应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.1ns@3.3V,50pF
	功能特性	掉电隔离；输出使能
