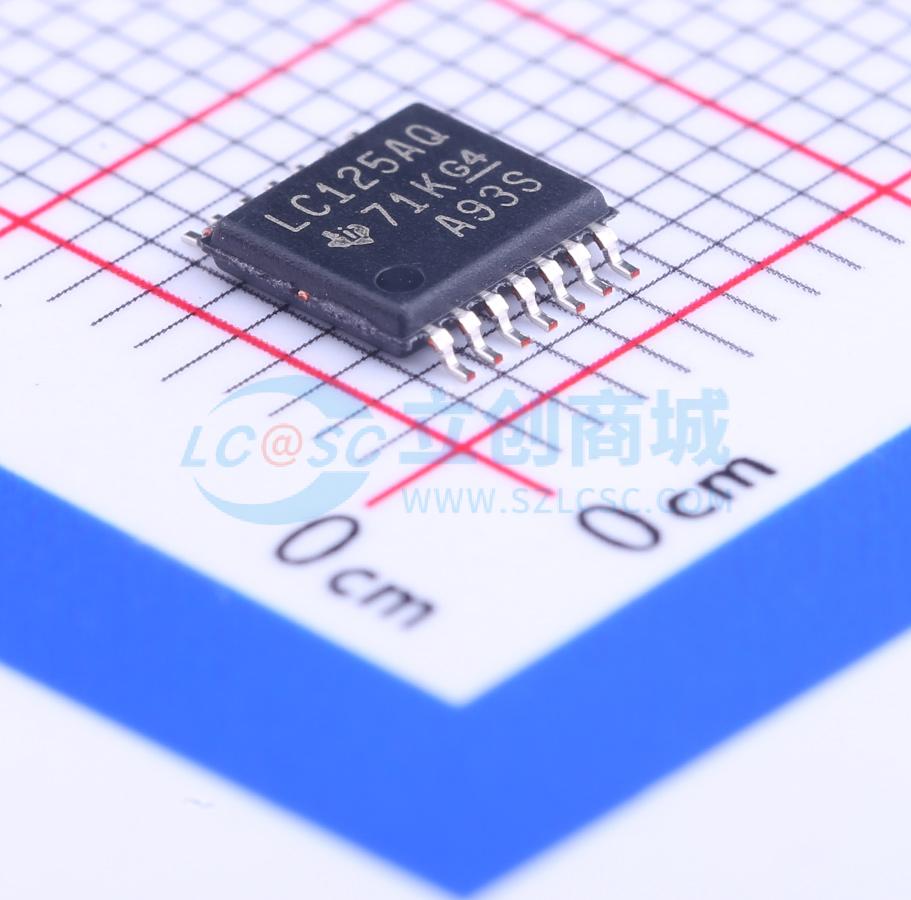

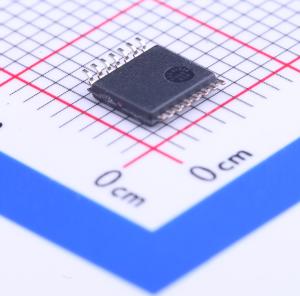

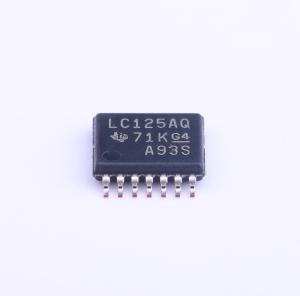

SN74LVC125AQPWRQ1
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC125A-Q1 具有三态输出的汽车级四通道 1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC125AQPWRQ1
- 商品编号
- C134144
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 2.5ns@3.3V,50pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
这是一款带三态输出的四路总线缓冲门，型号为SN74LVC125A，设计用于电源电压1.65V~3.6V的工作场景。器件带有独立的带三态输出的线路驱动器，当对应输出使能输入为高电平时，对应输出禁用。为确保器件在上电或掉电过程中保持高阻抗状态，输出使能端需要通过上拉电阻连接至电源，上拉电阻的最小阻值由驱动器的灌流能力决定。器件输入可被3.3V或5V器件驱动，可在混合3.3V/5V电压的系统环境中用作电平转换器件。
商品特性
- 适用于汽车应用
- 工作电压范围为1.65V~3.6V
- 额定工作温度范围为-40℃~125℃
- 输入可承受最高5.5V电压
- 在3.3V电源条件下，最大传输延迟为4.8ns
- 在VCC=3.3V、环境温度25℃条件下，典型输出地弹小于0.8V
- 在VCC=3.3V、环境温度25℃条件下，典型输出下冲大于2V
- 闭锁性能超过JESD 17标准要求的250mA
- ESD防护性能超过JESD 22标准，其中人体模型达2000V，机器模型达200V，带电器件模型达1000V
- 提供D封装、PW封装两种封装可选
应用领域
- 四路总线缓冲
- 混合电压系统电平转换
- 汽车电子领域应用
