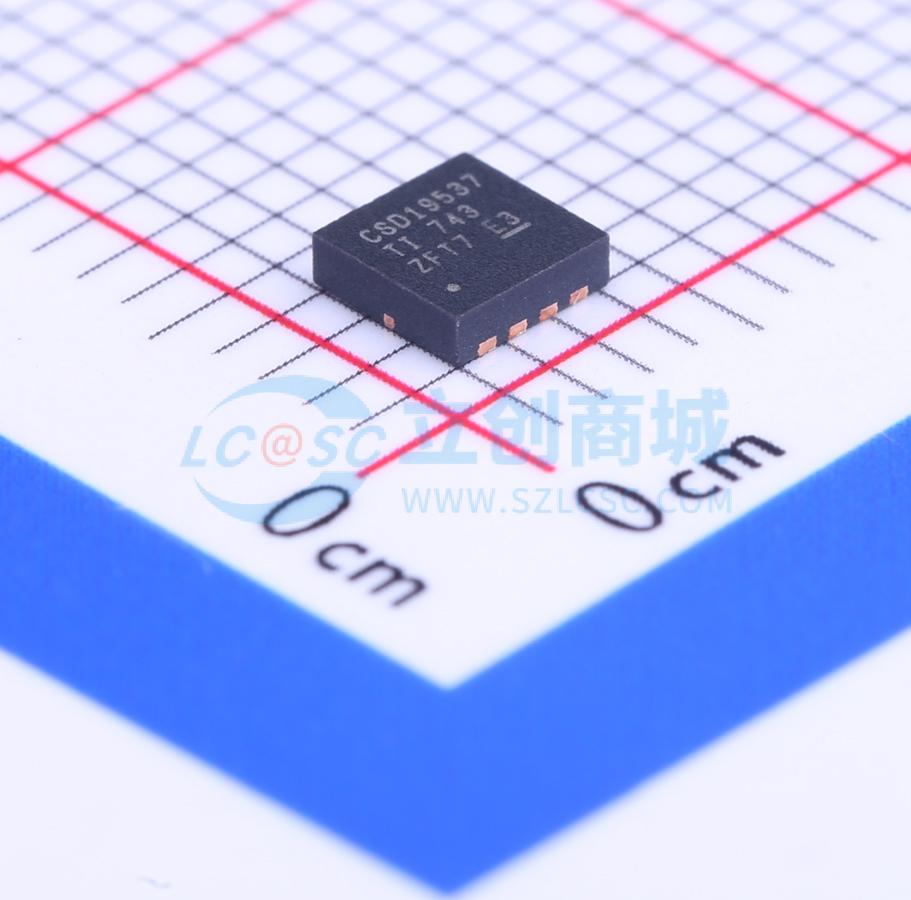

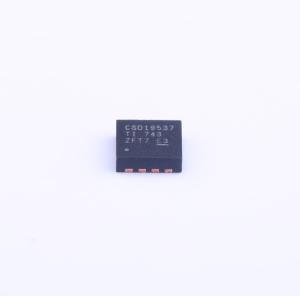

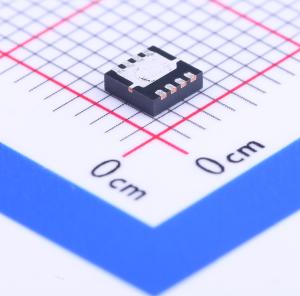

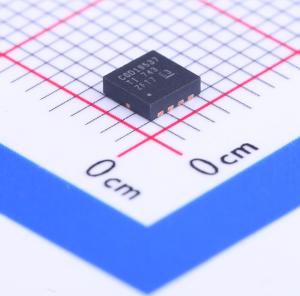

CSD19537Q3T
1个N沟道 耐压:100V 电流:53A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD19537Q3 采用 3mm x 3mm SON 封装的单路、14.5mΩ、100V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD19537Q3T
- 商品编号
- C134143
- 商品封装
- VSONP-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 53A | |
| 导通电阻(RDS(on)) | 12.1mΩ@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 3.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 1.68nF | |
| 反向传输电容(Crss) | 17.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 326pF |
商品概述
这款 100V 12.1mΩ SON 3.3mm x 3.3mm 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩级
- 无铅端子镀层
- 符合 RoHS
- 无卤素
- 小外形尺寸无引线 (SON) 3.3mm x 3.3mm 塑料封装
应用领域
- 一次侧隔离式转换器
- 电机控制
