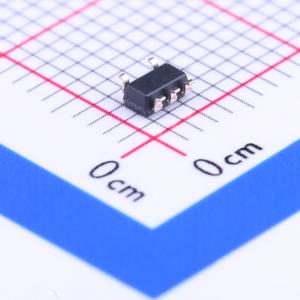

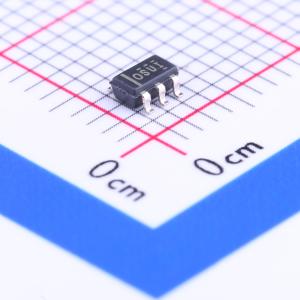

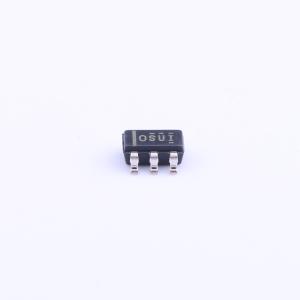

温馨提醒：图片仅供参考，商品以实物为准
OPA171AIDBVT
36V单电源低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA171 单路、36V、3MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA171AIDBVT
- 商品编号
- C133858
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 15pA | |
| 噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 475uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.35V；1.35V~18V |
商品概述
OPA171，OPA2171 和 OPA4171 (OPAx171) 是系列 36V，单电源，低噪声运算放大器，此系列运算放大器能够在 +2.7V(±1.35V) 至 +36V(±18V) 的电源范围内运行。这个器件采用微型封装并且在保证低静态电流的情况下提供低偏移、漂移和带宽。单通道、双通道和四通道版本均具有相同的技术规格，可最大程度地提高设计灵活性。 与大多数只有一个额定电源电压的运算放大器不同，OPAx171 的额定电压范围为 +2.7V 至 +36V。超过电源轨的输入信号不会导致相位反转。OPAx171 系列在电容负载高达 300pF 时保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时性能会受到影响。 OPAx171 系列运算放大器额定运行温度范围为 -40°C 至 +125°C。 针对 36V 运算放大器的最小封装。 这些装置包含有限的内置 ESD 保护。
商品特性
- 电源范围：+2.7V 至 +36V，±1.35V 至 ±18V
- 低噪声：14 nV/√Hz
- 低偏移漂移：0.3μV/°C（典型值）
- 已过滤的射频干扰 (RFI) 输入
- 输入范围包括负电源
- 输入范围运行至正电源
- 轨至轨输出
- 增益带宽：3MHz
- 低静态电流：每个放大器 475μA
- 高共模抑制：120dB（典型值）
- 低输入偏置电流：8pA
- 行业标准封装：
- 8 引脚小外形尺寸集成电路 (SOIC) 封装 8 引脚微型小外形尺寸 (MSOP) 封装
- 14 引脚薄型小外形尺寸 (TSSOP) 封装
- 微型封装：SOT553 封装内为单通道 VSSOP - 8 封装内为双通道
应用领域
- 电源模块内的跟踪放大器
- 商用电源
- 变频器放大器
- 桥式放大器
- 温度测量
- 应力计放大器
- 精密积分器
- 电池供电仪器测试设备
